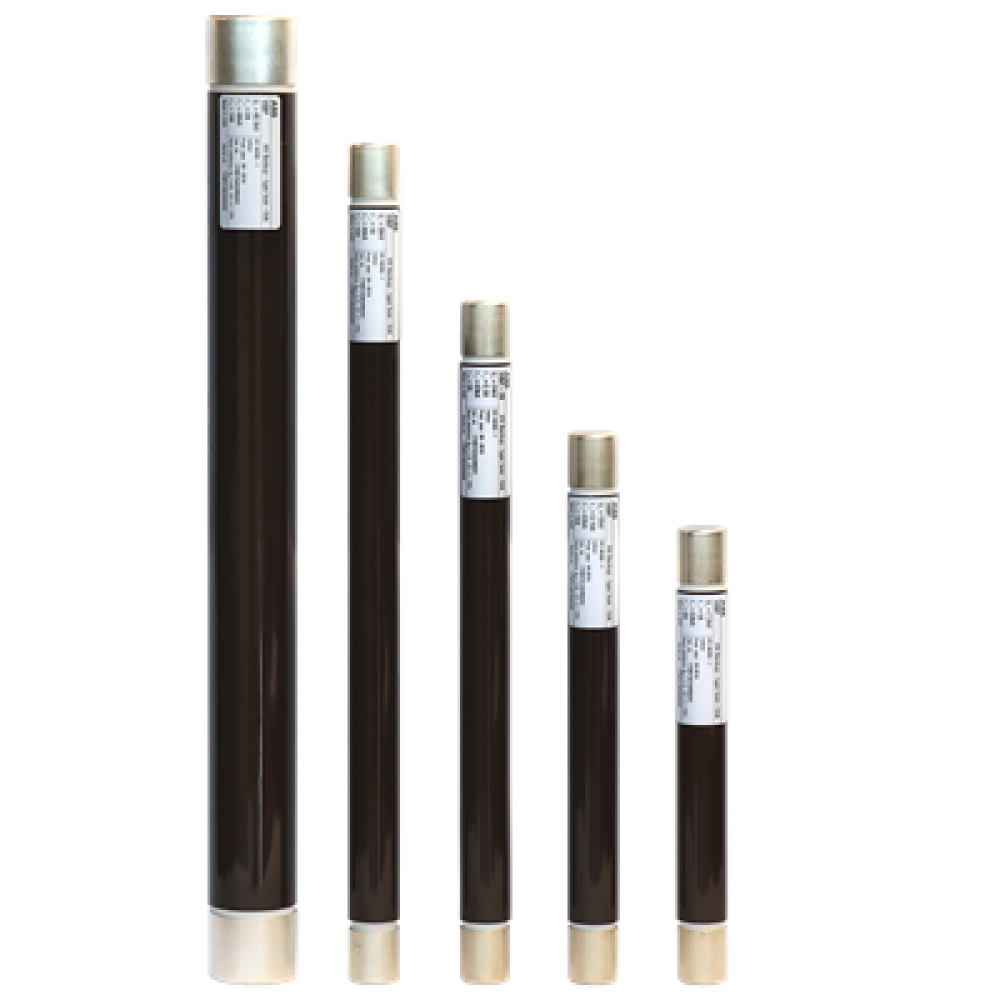

Запобіжник внутрішньої установки WBP для трансформаторів напруги

Запобіжники WBP – система електроживлення постійного струму для залізничного транспорту. Захист обладнання розподільного пристрою дуже ефективний завдяки необмеженій відключаючій здатності та обмеженню струму КЗ. Дуже малий розмір плавких запобіжників WBP дозволяє використовувати їх у різних типах розподільних пристроїв, включаючи вибухозахищені виконання.

обладнання розподільного пристрою при коротких замиканнях в трансформаторах напруги внутрішньої установки, що мають номінальну напругу 7,2-36 кВ, номінальний струм 0,4-0,8 A. Основні переваги:

• ефективний захист місця встановлення трансформаторів напруги СН із полюсами з одинарною/подвійною ізоляцією;
• малі розміри сприяють різним варіантам застосування та спрощують зберігання;
• збільшення терміну служби ізоляції захищеного апарату завдяки суттєвому зниженню очікуваних величин струмів КЗ;
• синхронізація переривання струмів КЗ у трифазних системах;
• компактні розміри для установки трубчастий патрон;
• обмеження високих струмів КЗ;
• мала комутаційну напругу;
• простота конструкції;
• малі величини номінальних струмів підвищення чутливості при струмах перевантаження.

Плавка вставка WBP оснащена системою, яка є комбінацією індикатора та ударника роботи плавкою вставки, яка активується відразу після плавлення плавкого елемента. Діаграма сил відповідає вимогам IEC 60282-1 (IEC 282-1) та DIN 43625.

Сфера використання

Плавкі вставки WBP використовуються для захисту обладнання розподільних пристроїв від коротких замикань у трансформаторах напруги. Захист обладнання розподільного пристрою дуже ефективний завдяки необмеженій вимикаючій здатності та обмеженню струму короткого замикання. Завдяки дуже малим розмірам плавка вставка типу WBP може використовуватися в різних типах розподільних пристроїв, у тому числі вибухобезпечних.

Запобіжники типу WBP можуть експлуатуватися в умовах навколишнього середовища:

• WBP N3 - температура навколишнього середовища від -5 до 40°С та відносна вологість до 80%;
• WBP T3 – температура навколишнього середовища від -5 до 50 С та відносна вологість до 95%.

Висота установки запобіжників над рівнем моря до 1000 метрів.

Запобіжники WBP спеціально розроблені для досягнення мінімально можливого значення струму відключення. Однак це призводить до зменшення запасу, який для стандартних запобіжників запобігає спрацьовування плавкою вставки через пускові струми, що виникають при подачі напруги на ненавантажений силовий трансформатор.

За будь-якого заданого значення струму загальний час відключення становить максимум 100 мс - це значення включає максимальний час до дуги, час дуги та виробничий допуск.

Якщо плавка вставка використовуватиметься в компактних розподільних пристроях, де охолодження обмежене, необхідно зв'язатися з постачальником щодо максимально допустимих втрат потужності та необхідного зниження номінальних характеристик запобіжника.

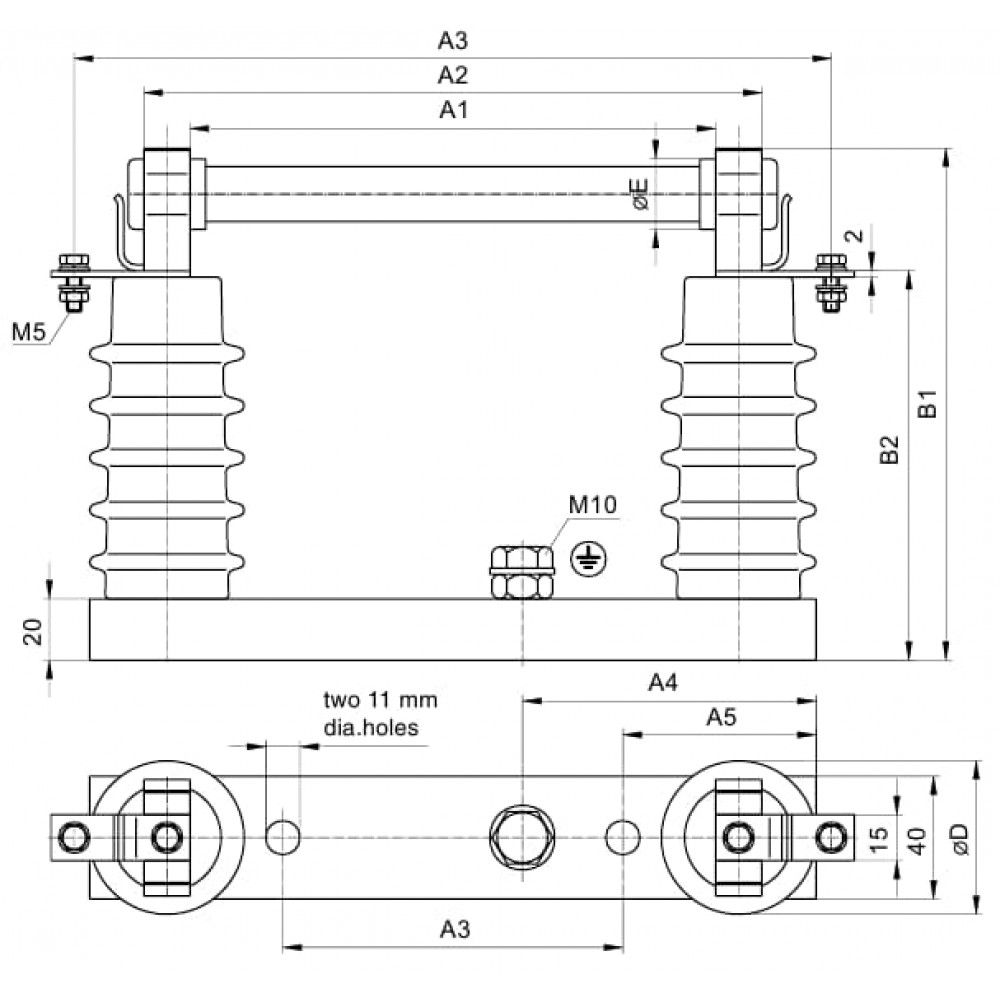

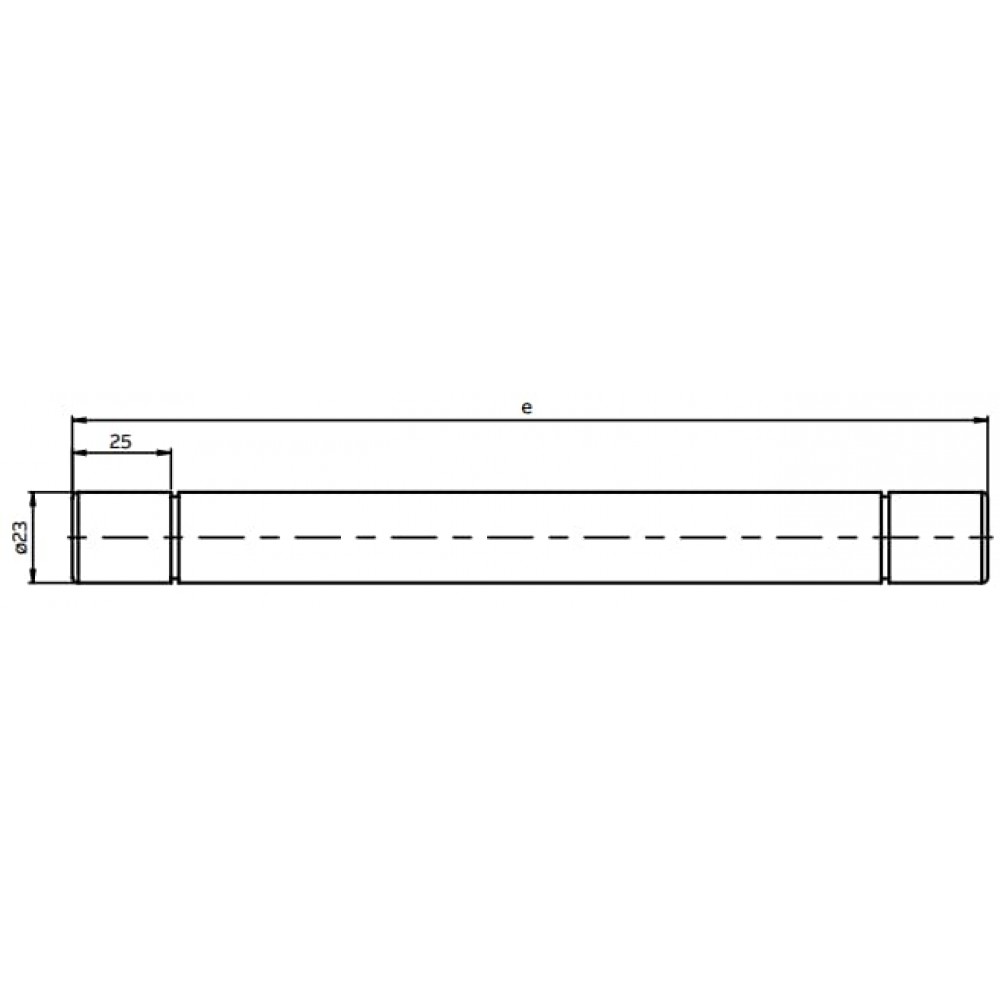

Основні характеристики

Описание

Опис

Сімейство струмообмежувальних запобіжників складається з трьох різних груп запобіжників: резервних, загального призначення та повного діапазону. Усі вони обмежують значення передбачуваних струмів короткого замикання під час процесу переривання, цим продовжуючи термін служби розташованого поблизу електричного устаткування. Основна відмінність полягає в мінімальному струмі відключення, що характеризує найменший струм ушкодження, який запобіжники здатні відключати. Це значення є найвищим для резервних запобіжників WBP, трохи меншим для запобіжників загального призначення і найменшим, зі значенням, близьким до мінімального струму плавлення, для запобіжників повного діапазону. Але час реакції має вирішальне значення функції захисту. Ось чому найчастіше використовуються резервні запобіжники з часом відключення для мінімального струму відключення в діапазоні від декількох секунд до кількох мілісекунд. Загальний час відключення у разі високих струмів короткого замикання ще менше – лише кілька мілісекунд. Ось чому резервні запобіжники можуть бути використані як типовий захист від навантаження елементів.

M-ефект

Одним із конструктивних засобів, що використовуються для формування час-струмових характеристик плавких вставок середньої напруги для WBP ABB, є точка перевантаження, розташована на елементах плавких запобіжників.

М-ефект використовується для створення точки перевантаження шляхом покриття плавких срібних елементів коротким сегментом металу, який характеризується низькою температурою плавлення.

М-ефект був вперше описаний професором Меткалф в 1930-х роках. Він використовує ефект плавлення металів, що характеризуються вищою температурою плавлення (наприклад, міді, срібла), деякими металами рідкому стані, які характеризуються низькою температурою плавлення (наприклад, олово, свинець).

Срібні елементи запобіжника покриті сегментом металу з низькою температурою плавлення (наприклад, припою) запобіжником для значень струму, які не стали б причиною плавлення, якби не було точки перевантаження. Причина цього полягає в наступному: коли плавкий елемент нагрівається, метал, який використовується для утворення точки перевантаження, починає плавитися і дифундувати метал плавкого елемента, тим самим зменшуючи активний перехресний вибір основного срібного елемента плавкого запобіжника. В результаті срібний плавкий елемент плавиться в той момент, коли інші частини плавкого елемента ще відносно холодні. Завдяки такій конструкції точка перевантаження знижує як мінімальний струм плавлення, так і мінімальний струм відключення. Отже, збільшений робочий діапазон плавки вставки. Також необхідно підкреслити, що у разі струмів короткого замикання, коли елементи запобіжника швидко нагріваються і тепло практично не розсіюється (адіабатичний нагрів), плавкі елементи плавляться до того, як метал, з якого зроблена точка перевантаження, досягне температури плавлення. Тому точка перевантаження не впливає на характеристики запобіжника струмами короткого замикання.

Крім того, дуже важливою перевагою використання точки перевантаження є той факт, що дуга завжди виникає в одній і тій же точці на плавкому елементі, тобто поруч із геометричним центром плавлення вставки. Таким чином це рішення захищає торцеві кришки від пошкоджень.

Таким чином, точка перевантаження дозволяє збільшити корисний робочий діапазон плавки вставки за рахунок розширення діапазону правильної роботи при малих струмах перевантаження. Більш того, використання точки перевантаження запобігає виникненню дуги біля одного з кінців плавкою вставки і робить її безпечнішою у використанні.

Комбінація запобіжників та вимикачів.

Опис

Сімейство струмообмежувальних запобіжників складається з трьох різних груп запобіжників: резервних, загального призначення та повного діапазону. Усі вони обмежують значення передбачуваних струмів короткого замикання під час процесу переривання, цим продовжуючи термін служби розташованого поблизу електричного устаткування. Основна відмінність полягає в мінімальному струмі відключення, що характеризує найменший струм ушкодження, який запобіжники здатні відключати. Це значення є найвищим для резервних запобіжників WBP, трохи меншим для запобіжників загального призначення і найменшим, зі значенням, близьким до мінімального струму плавлення, для запобіжників повного діапазону. Але час реакції має вирішальне значення функції захисту. Ось чому найчастіше використовуються резервні запобіжники з часом відключення для мінімального струму відключення в діапазоні від декількох секунд до кількох мілісекунд. Загальний час відключення у разі високих струмів короткого замикання ще менше – лише кілька мілісекунд. Ось чому резервні запобіжники можуть бути використані як типовий захист від навантаження елементів.

M-ефект

Одним із конструктивних засобів, що використовуються для формування час-струмових характеристик плавких вставок середньої напруги для WBP ABB, є точка перевантаження, розташована на елементах плавких запобіжників.

М-ефект використовується для створення точки перевантаження шляхом покриття плавких срібних елементів коротким сегментом металу, який характеризується низькою температурою плавлення.

М-ефект був вперше описаний професором Меткалф в 1930-х роках. Він використовує ефект плавлення металів, що характеризуються вищою температурою плавлення (наприклад, міді, срібла), деякими металами рідкому стані, які характеризуються низькою температурою плавлення (наприклад, олово, свинець).

Срібні елементи запобіжника покриті сегментом металу з низькою температурою плавлення (наприклад, припою) запобіжником для значень струму, які не стали б причиною плавлення, якби не було точки перевантаження. Причина цього полягає в наступному: коли плавкий елемент нагрівається, метал, який використовується для утворення точки перевантаження, починає плавитися і дифундувати метал плавкого елемента, тим самим зменшуючи активний перехресний вибір основного срібного елемента плавкого запобіжника. В результаті срібний плавкий елемент плавиться в той момент, коли інші частини плавкого елемента ще відносно холодні. Завдяки такій конструкції точка перевантаження знижує як мінімальний струм плавлення, так і мінімальний струм відключення. Отже, збільшений робочий діапазон плавки вставки. Також необхідно підкреслити, що у разі струмів короткого замикання, коли елементи запобіжника швидко нагріваються і тепло практично не розсіюється (адіабатичний нагрів), плавкі елементи плавляться до того, як метал, з якого зроблена точка перевантаження, досягне температури плавлення. Тому точка перевантаження не впливає на характеристики запобіжника струмами короткого замикання.

Крім того, дуже важливою перевагою використання точки перевантаження є той факт, що дуга завжди виникає в одній і тій же точці на плавкому елементі, тобто поруч із геометричним центром плавлення вставки. Таким чином це рішення захищає торцеві кришки від пошкоджень.

Таким чином, точка перевантаження дозволяє збільшити корисний робочий діапазон плавки вставки за рахунок розширення діапазону правильної роботи при малих струмах перевантаження. Більш того, використання точки перевантаження запобігає виникненню дуги біля одного з кінців плавкою вставки і робить її безпечнішою у використанні.

Комбінація запобіжників та вимикачів.

Високі температури у розподільних пристроях викликають деградацію та окислення металевих контактів, деградацію обладнання або корпусів розподільного пристрою та старіння ізолятора. Несприятливі ефекти, наприклад підвищення температури всередині розподільного пристрою, призводять до внутрішнього короткого замикання та подальшого підвищення температури.

Обмеження струму

Всі представлені плавкі вставки ABB є струмообмежуючими. Тому великий струм короткого замикання досягає свого повного значення. Характеристики відсічення показують співвідношення між очікуваним струмом короткого замикання і піковим значенням відсічення струму. Істотне обмеження струму призводить до значного зниження термічних та механічних навантажень у високовольтній установці.

Вони мають зону між мінімальним струмом плавлення і мінімальним струмом відключення, у якій плавкі вставки можуть спрацювати.

Для обмеження струму плавка вставка повинна генерувати дугову напругу, що перевищує миттєве значення робочої напруги. Плавку вставку WBP можна безпечно використовувати у вказаному діапазоні напруг. у назві запобіжника (тобто 10/24 кВ означає, що запобіжник можна безпечно використовувати в діапазоні від 10 кВ до 24 кВ).

Час до виникнення дуги та характеристики відключення

Характеристики однакові всім номінальних напруг і реєструються в холодних умовах. Пунктирні ділянки кривих вказують на область невизначеного переривання. Допуск становить 10% і належить до струму.
