Заземлювач EK6 внутрішньої установки

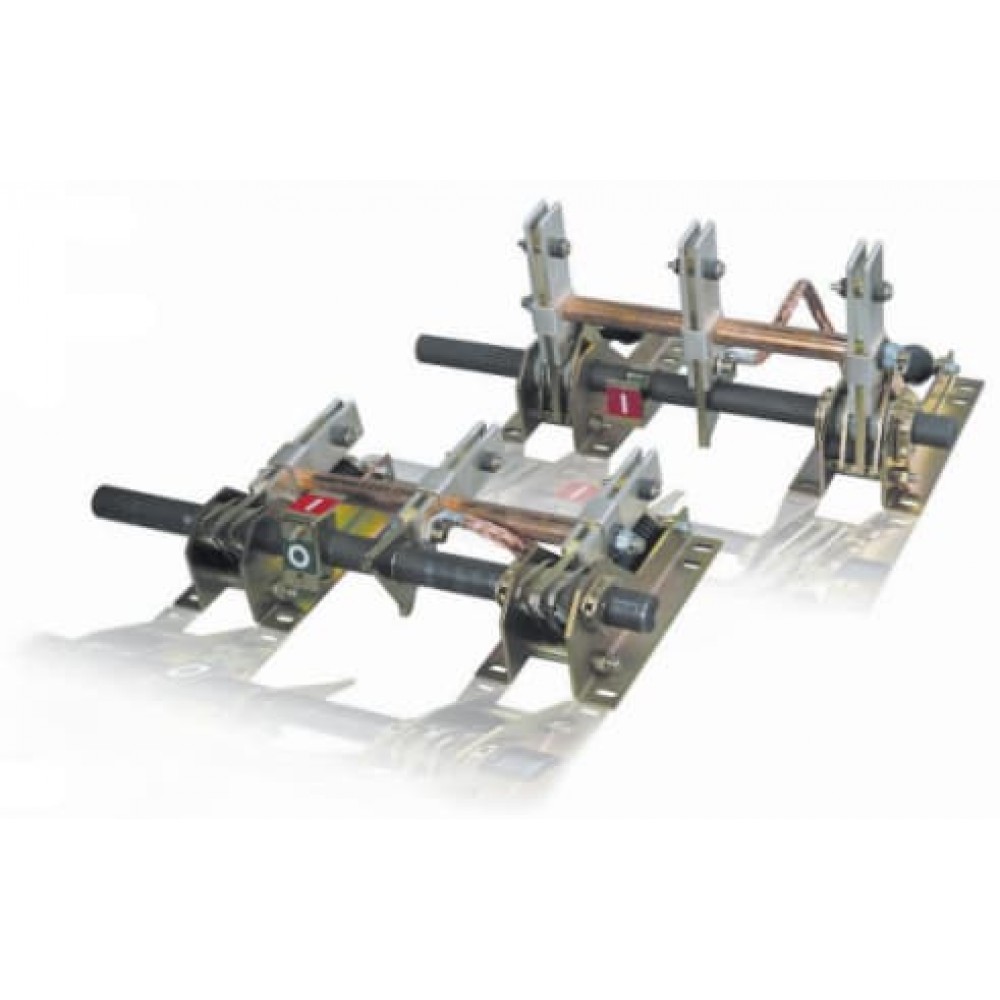

Малюнок 1. Заземлювач EK6.

Основні переваги:

• простота застосування при різних конфігураціях;
• можливість включення при високих значеннях струмів КЗ;
• придатний для застосування в системах автоматизації мереж та системах Smart Grid;
• підходить для застосування в компактних рішеннях та для настінної установки;
• висока механічна зносостійкість;
• індикація становища ножів на валу приводного механізму;
• включає здатність при КЗ - до 100 кА;
• малі габарити;
• видно положення ножів.

Сфера застосування

Заземлювачі призначені для нормальних робочих умов комутаційних приладів та розподільних пристроїв внутрішнього виконання відповідно до стандарту ЧСН ЄП 60694 (1ЕС 60694). При цьому діють, крім іншого, наведені нижче граничні значення:

• Діапазон температур: від -5 до +40°С, середнє значення за добу не перевищить +35°С.
• Мінімальна температура: -5 ° С - для класу "мінус 5 внутрішня".
• Відносна вологість повітря, яка вимірюється за добу, не перевищить 95%.
• Висота над рівнем моря місця застосування не перевищить 1000 м.

Технічні характеристики

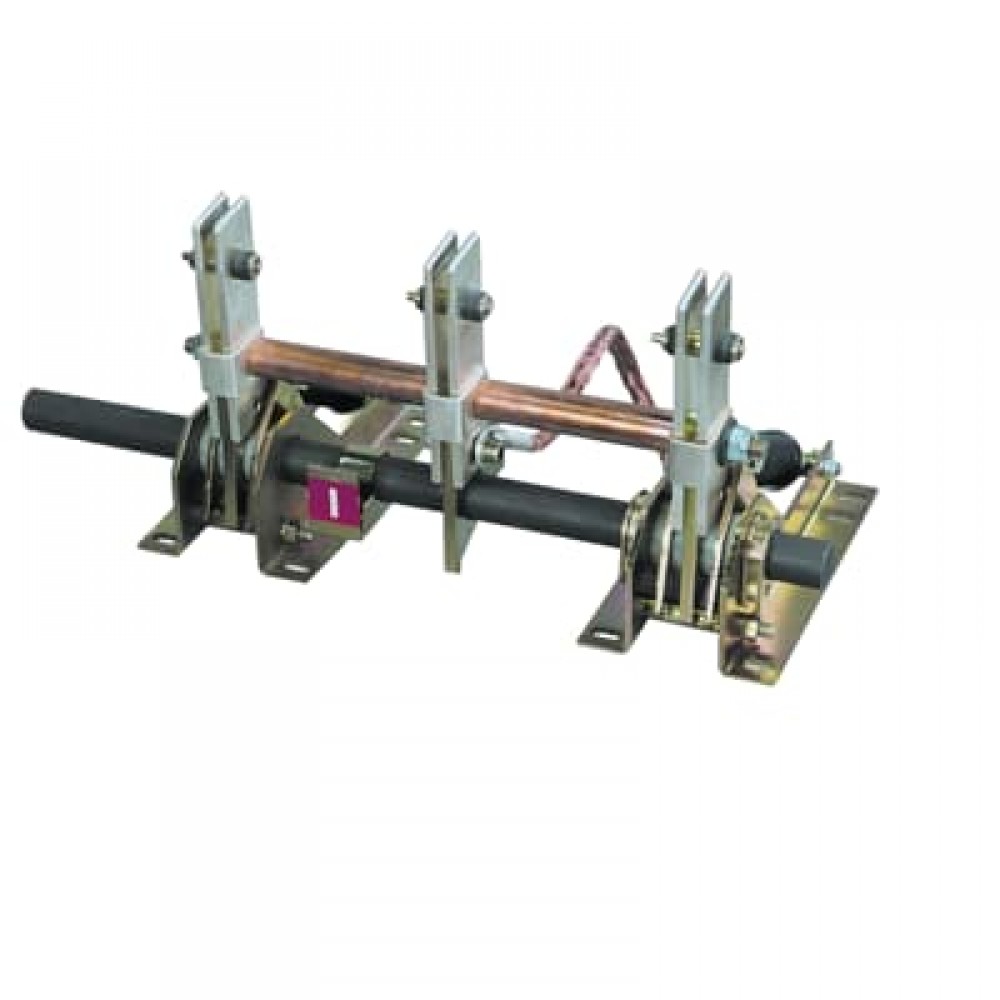

Опис пристрою

Заземлювачі виробничої серії ЕК6 призначені для внутрішнього встановлення у закритому приміщенні у розподільних пристроях ZS1 та ZS8.4. Ці пристрої обладнані приводом миттєвої дії для надійного та швидкого увімкнення. Розміри досить визначені для того, щоб могли передавати номінальний струм струму короткого замикання, якщо пристрої включені під навантаженням. Швидкість миттєвого ввімкнення не залежить від керування.

1. Підшипникоутримувач
2. Пружина перекидання
3. Коротка перемичка
4. Пара заземлюючих ножів
5. Заземлюючий провід
6. Механізм з конусними зубчастими колесами (не належить до заземлюючого пристрою)
7. Вал управління
8. Привідний важіль

Малюнок 2. Приклад активної частини заземлювача, що монтується шафи на перегородці розподільної вимкненому Пристрою, наочно зображено в положенні.

Заземлювачі поставляються у вигляді пристрою із заздалегідь зібраною активною частиною та з відповідними заземлюючими контактами, що поставляються окремо. Правильний монтаж цих складових частин дозволяє отримати функціональний заземлювач.

Норми та розпорядження

Заземлювачі відповідають нормам ПЕС 60129 і чеш.стандарту ЧСН ЕН 60129.

Конструкція та функції

Заземлювачі виробничої серії ЕКб мають три пари ножів, що заземлюють, поміщених на керуючому валу, на якому вони вільно переміщуються. Пари заземлювальних ножів один з одним електрично з'єднані за допомогою перемички, що закорочує, і з потенціалом землі на підшипникодержателях за допомогою двох мідних звитих проводів.

Привідні важелі та пружини перекидання, поміщені між підшипникоутримувачами, використовуються для перенесення сили під час увімкнення.

Кріплення активної частини на жорстку стінку шафи розподільного пристрою або деталь, що несе, забезпечить їй необхідну стабільність.

Заземлювальні контакти, сконструйовані для відповідного типу вимикача, треба пригвинтити до шин, які прикріплені на відповідних ізоляційних частинах, наприклад, на опорних ізоляторах або струмових трансформаторах з протилежного боку, взаємно паралельних і встановлених у таке положення, яке зазначено на розмірних ескізах.

Заземлювач має механізм миттєвого дії, функція якого залежить від обертання приводного вала. Швидкість включення і досягається момент, що крутить, при цьому процесі не залежать від механізму управління.

Навпаки, при виключенні пружини перекидання не впливають на швидкість роз'єднання контактів.

Важіль із зубцем або відповідний ручний або моторний привід з необхідним моментом, що крутить, для типу заземлювача і з кутом управління 90° можуть монтуватися для його управління.

Примітка: Завжди вимикайте заземлювач шляхом його повороту до упору.

Заземлювачі можуть бути обладнані допоміжними вимикачами з метою сигналізації.

2. Пружини перекидання
7. Вал управління
8. Привідний важіль
9. Настановне кільце
10. Заземлюючий контакт
11. 10.1 Контакт
12. 10.1 Контакт
13. Струмовий трансформатор

Малюнок 3. Приклад заземлювача, змонтованого у шафі розподільного пристрою, наочно зображений у положенні.

Догляд

Після кількох включень під навантаженням (максимальне навантаження два включення при 100% номінального струму включення) треба провести інспекцію, а в разі потреби виконати техобслуговування. На електричну та механічну функцію ці включення не повинні несприятливо впливати, допускається лише легке зварювання контактів. Заземлювальні ножі та заземлюючі контакти повинні бути замінені, якщо це необхідно. Інакше рекомендується виконувати інспекцію та техобслуговування заземлювачів разом із розподільним пристроєм у відповідних інтервалах, особливо це стосується при роботі у надзвичайних умовах та/або у разі впливу навколишнього середовища, наприклад, такого, як забруднення та агресивна атмосфера:

• Контролюйте, якщо механізм керування працює легко та плавно.
• Виконайте загальний візуальний огляд стану механічного кріпильного матеріалу, забруднення, вологості та корозії.
• Усуньте шар пилу на ізоляційних частинах сухою та несипкою ганчіркою (не використовуйте шерсть для чищення).
• Змастіть знову механічно рухомі частини та контакти (наносите жир тонким шаром) з використанням мастила "Isoflex Topas NB 52", яке виробляється фірмою "Klüber".
