ZX Digital

ABB Aability™ ГІС для MV - ZX - це цифрова концепція для розподільних пристроїв середньої напруги. ZX Digital є вдосконаленням існуючого портфеля розподільних пристроїв ZX для первинного застосування. Нова цифрова сімейство газоізольованих збагачує існуючий портфель цифрових розподільчих пристроїв ABB для середньої напруги, які пропонують цифрові розподільні пристрої з повітряною ізоляцією, а саме UniGear Digital.

Концепція ZX Digital спирається на три основні опори: добре зарекомендували себе розподільні пристрої ZX (до 40,5 кВ, до 3150 А, до 40 кА), сучасні сенсорні технології для вимірювання струму і напруги і передові технології зв'язку відповідно до IEC 61850.

Всього одна комунікаційна шина системи, яка несе в собі інформацію про блокування, а також вибіркові виміряні значення сигналів напруги замінює складні схеми розводки звичайних розподільних пристроїв. Завдяки безперервному контролю зв'язку на системі резервних шин ZX Digital забезпечує найвищу надійність в порівнянні зі звичайним розподільним пристроїв.

• для первинних застосувань до 36 кВ, 2500 А і 31,5 кА, IEC стандарт

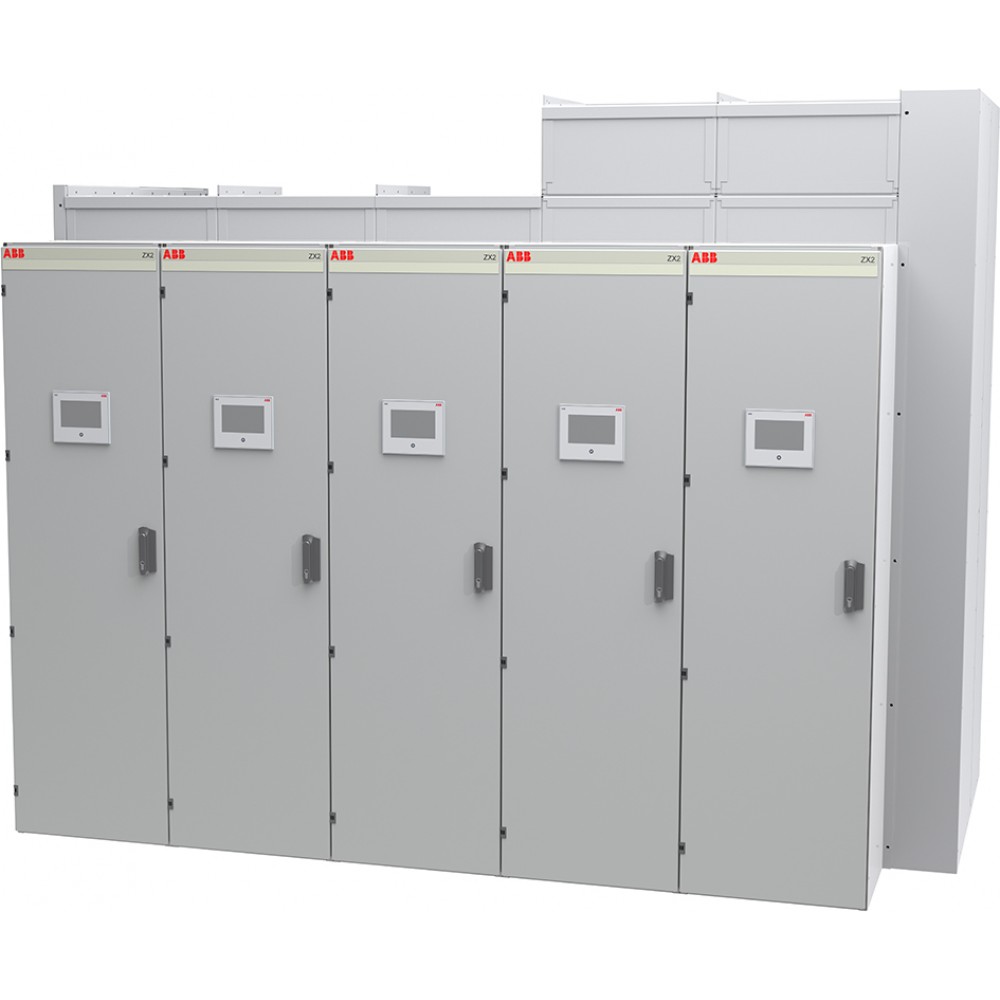

• ZX2 Цифровий газоізольований розподільний пристрій для первинних застосувань до 40,5 кВ, 3150 А і 40 кА,

  ключ стандарту IEC переваги
  • Спрощене планування проектів розподільних пристроїв
  • Скорочений термін поставки до трьох тижнів
  • Підвищена гнучкість у напрямку змін у проектах
  • Підвищена безпека під час експлуатації, введення в експлуатацію та експлуатації завдяки сенсорній технології
  • Зниження енергії споживання до 250 МВГ, що представляє економію до 42,500 EUR
  1 <--
  Ключові функції
  • Співрозмовники через GOOSE (Загальні об'єкти, орієнтовані на підстанцію) відповідно до IEC 61850-8-1
  • Спільне використання SMV (вибіркові вимірювані значення) через технологічну шину згідно IEC 61850-9-2
  • Контролювана і відновлювана зв'язок
  • Вимірювання струму за допомогою роговської котушки
  • Вимірювання напруги за допомогою резистивного дільника
  • Компактна конструкція

  ¹ Порівняно зі звичайною лінійкою ZX з 14 панелями старше 30 років і ціною енергії 0,17 EUR за кВт/ч
