Розподільний пристрій з елегазовою ізоляцією ZX0 МЕК

Малюнок 1. Габаритне креслення секції КРП ZX0.

Розподільний пристрій з елегазовою ізоляцією IEC ZX0 - це дуже компактний розподільний пристрій у блоковому виконанні.

ZX0 є частиною успішного сімейства закритих розподільних пристроїв із елегазовою ізоляцією ZX компанії АББ для первинного розподільчого рівня. Це трифазний ізольований дугостійкий розподільний пристрій у блоковому виконанні.

Газовий балон постійно захищає всі деталі, що знаходяться під високою напругою, від впливу навколишнього середовища, в результаті чого розподільний пристрій практично не вимагає технічного обслуговування.

Конструкція з доступом тільки спереду дозволяє заощаджувати місце на стіні або впритул один до одного, що ідеально підходить для застосування в будівництві та на шельфі, де нерухомість є преміальною.
Усі панелі проходять стандартні випробування та заповнюються газом на заводі. Тому немає потреби у газових роботах на місці.

Переваги:

• займає мало місця;
• високовольтні деталі, що не потребують обслуговування;
• оптимізована вартість терміну експлуатації;
• дугостійка конструкція (AFL(R));
• одинарна шина;
• передній доступ;
• доступні вимикачі навантаження та різні комбінації запобіжників;
• система кінцевого закладення кабелю із зовнішнім конусом;
• не потребує вентилятора охолодження.

Область застосування

КРП ZX0 компанії ABB знайшло своє застосування у наступних сферах:

• Підприємства енергопостачання:
  • електростанції;
  • трансформаторні підстанції;
  • розподільні підстанції.
• Промисловість:
  • сталеливарні заводи;
  • виробництво паперу;
  • цементна промисловість;
  • текстильна промисловість;
  • хімічна промисловість;
  • харчова промисловість;
  • автомобілебудування;
  • нафтохімія;
  • сировинна промисловість;
  • трубопроводи;
  • металургійні заводи;
  • прокатні цехи • гірська промисловість.
• Морські споруди та судна:
  • платформи;
  • плавучі бурові крани;
  • прибережні споруди;
  • допоміжні судна;
  • пасажирські судна;
  • контейнерні судна;
  • танкери;
  • судна для прокладання трас;
  • пороми.
• Транспорт:
  • аеропорти;
  • портові споруди;
  • Залізна дорога;
  • метрополітен.
• Сфера послуг:
  • супермаркети;
  • торгові центри;
  • лікарні.

Відповідно до правил VDE 0670, частина 1000 «Загальні положення для високовольтної розподільної апаратури» або згідно з публікацією 60694 IEC з такими граничними значеннями:

1. Навколишня температура:
   • максимальне значення +40 °C;
   • максимальне середнє значення за 24 години + 35 °C;
   • мінімальне значення (відповідно до класу «внутрішнє приміщення мінус 25») – 25 °C.
2. За вологістю повітря діють такі умови:
   • середнє значення виміряної протягом 24 годин відносної вологості повітря не перевищує 95%;
   • середнє значення виміряної протягом одного місяця годин відносної вологості повітря не перевищує 90%.
3. Висота монтажу: 1000 м над рівнем моря.
4. Навколишнє повітря:
   • навколишнє повітря не повинно бути сильно забруднене пилом, димом, корозійноактивними або легкозаймистими газами, а також сіллю.

Основні параметри

Опис

При розробці розподільних осередків ZX0 використано сучасні за рівнем техніки компоненти та концепції розподільного обладнання нового покоління.

Конструкція та обладнання розподільних осередків

Розподільні осередки ZX0 у герметичному металевому корпусі повністю заземлені, за рахунок чого забезпечується захист при дотику до корпусу осередку, виготовленого за допомогою лазерного зварювання та різання. Герметичні корпуси з високоякісної сталі та ізоляційний газ надійно захищають всі струмоведучі деталі в зоні високої напруги від забруднення, вологи повітря, сторонніх речовин та інших негативних впливів.

Модульна конструкція дозволяє порівняно простим способом обладнати всі потрібні варіанти розподільних осередків. При цьому враховуються також різні варіанти підключення, наприклад, багатожильний кабель.

800 А

1250 А

1. Газонаповнений модуль панелі
2. Відсік для підключення кабелю
3. Низьковольтний відсік
4. Відсік для скидання тиску

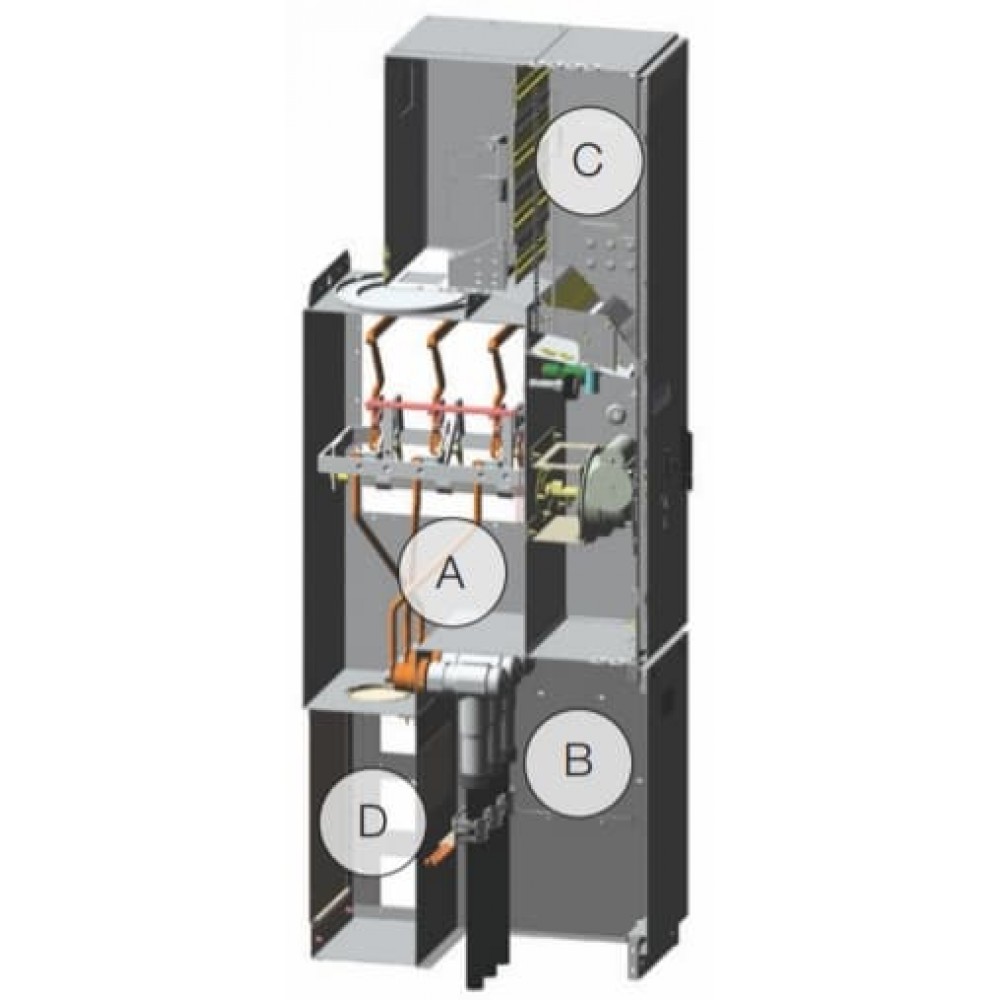

Малюнок 2. Осередки ZX0 з автоматичним вимикачем (приклад конфігурації).

Конструкція пристрою:

• модулі осередків заповнені елегазом, що забезпечує ізоляцію та дугогасіння;
• ізоляційні критерії відповідають вимогам vde та iec, лист 2;
• 1 - 6 розподільних осередків утворюють комплектний блок;
• для кожного блоку передбачено декомпресійну пластину;
• ресійна пластина
• розвантаження тиску в заземлюючому осередку збірної шини, вимірювальному осередку та осередку з вертикальними збірними шинами не проводиться;
• блоки пристрою з'єднуються за допомогою штекерних роз'ємів збірних шин;
• Можливість поперечного монтажу відсутня.

Підлога приміщення розподільного пристрою:

• блок розподільного пристрою може бути встановлений безпосередньо на підлозі приміщення або на сталевій рамі;
• вмонтована в безшовну підлогу сталева рама є кращим рішенням з урахуванням можливого розширення пристрою;
• якщо пристрій складається з декількох блоків, то рама підлоги є необхідною;
• для встановлення на проміжну підлогу додаткова рама для підлоги не потрібна.

Декомпрессия:

• у разі перешкодових дугових розрядів можливе підвищення тиску в приміщенні розподільного пристрою. це має бути враховано під час проектування із забезпеченням захисту шляхом розрахунків;
• у разі перешкодного дугового розряду у відсіку кабельних підключень (2.0) скидання тиску здійснюється за вибором у кабельний колодязь або декомпресійну камеру, а звідти як описано в приміщення розподільного пристрою;
• розрахунок тиску в приміщенні розподільного пристрою виконується на запит виробником розподільного пристрою.

Варіанти розвантаження тиску:

• газовий блок, що містить тільки комірки довжиною 400 мм (Тиск у разі перешкодного дугового розряду в модулі комірки, що є компонентом блоку пристрою, відводиться безпосередньо через декомпресійну пластину в декомпресійну камеру. Звідти тиск скидається через стінку з просічновитяжного металевого листа приміщення розподільного пристрою або на вибір у розташований під ним кабельний колодязь);
• газовий блок, що містить тільки осередки довжиною 600 мм (Тиск у разі перешкодного дугового розряду в модулі осередку відводиться через декомпресійну пластину на задній стінці одного з модулів назад в приміщення розподільного пристрою. даний напрямок розвантаження тиску назад в приміщення розподільного пристрою використовується також довжиною 400 мм);
• газовий блок, що містить осередки довжиною 400 мм і 600 мм (Скидання тиску здійснюється в залежності від конструкції пристрою через осередок шириною 400 мм або 600 мм, а звідти як описано вище);
• вимірювальні осередки з повітряною ізоляцією (Скидання тиску здійснюється через декомпресійну заслінку вгору до приміщення розподільного пристрою).

Газова система розподільних осередків/розподільного пристрою

За рахунок герметично закритого корпусу розподільних осередків та заповнення його сухим ізоляційним газом у всьому активному первинному контурі забезпечуються постійно однакові атмосферні умови.

Тиск наповнення окремих газових камер контролюється датчиками концентрації:

• у випадку, якщо тиск стане нижчим за рівень попереджувального сигналу тиску ізоляції (нижній робочий тиск) однієї з газових камер, подається сигнал внаслідок втрати тиску;
• якщо в результаті внутрішнього перешкодного дугового розряду і, відповідно, високого струму відбудеться різке зростання тиску, то можна за допомогою блоку захисту та управління REF542 plus вимкнути пристрої електроживлення та послідовні з'єднання (у разі використання силових вимикачів).

У модулях осередків знаходяться пакети із осушувачем.

800 А, ширина панелі 400 мм

1250 А, ширина панелі 600 мм

1. 1.0 Панельний модуль (корпус)
2. 1.1 Полюс автоматичного вимикача
3. 1.2 Механізм автоматичного вимикача
4. 1.3 Зовнішній конус
5. 1.6 Гніздо для трансформатора напруги
6. 1.7 Система ізоляції трансформатора напруги
7. 1.8a Трансформатор напруги викочування
8. 1.8b Трансформатор напруги стаціонарного типу
9. 1.9 Трансформатор струму
10. 1.10 Датчик густини газу
11. 1.11 Газонаповнювальний клапан
12. 1.13 Диск скидання тиску
13. 1.14 Монтажна пластина
14. 2.1 Шинна система
15. 2.3 Трипозиційний роз'єднувач
16. 2.4a Привід трипозиційного роз'єднувача з ручним керуванням
17. 2.4b Привід трипозиційного роз'єднувача з моторним приводом

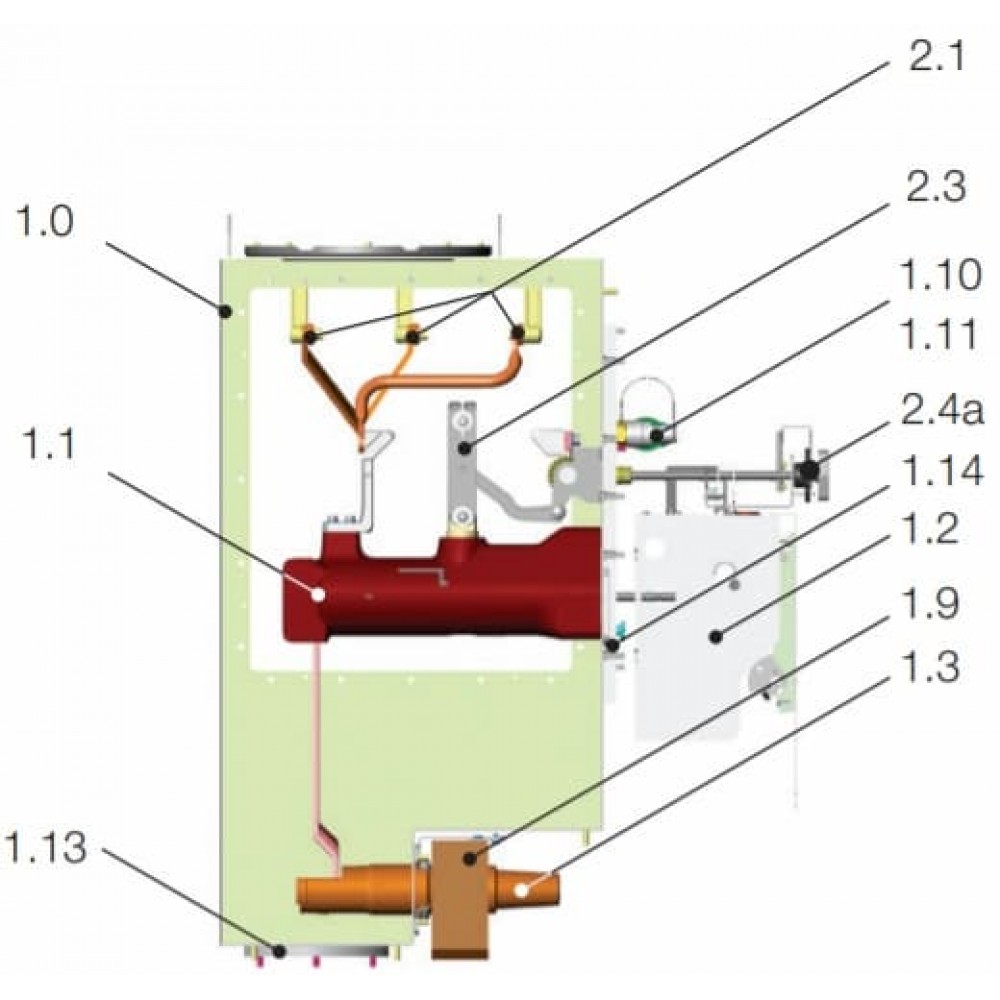

Малюнок 3. Панельний модуль із автоматичним вимикачем.

Осередок силового вимикача

Вакуумний силовий вимикач крім функцій вмикання та вимикання, а також відключення при короткому замиканні виконує у комбінації з трипозиційними перемикачами також функцію заземлення. При цьому трипозиційний перемикач готує без струму з'єднання із землею. Саме заземлення виконується силовим вимикачем. Перевага даної інтеграції функцій полягає в тому, що силовий вимикач працює як заземлювач більш якісно, ​​ніж будь-який інший перемикач заземлення.

Полюси силового вимикача вбудовані горизонтально в модуль комірки. Привід силового вимикача розташований поза газовою камерою, що полегшує доступ до нього. Він з'єднаний за допомогою розташованої в газоізольованому каналі тяги з полюсами вимикача.

Трипозиційний перемикач, тип UX0-MT, є рубильником. Залежно від замовлення, перемикач може мати механічний або ручний привід. Перемикач не є пружним, тобто. Перемикання залежить від швидкості приведення в дію.

Перемикач має 3 робочі положення:

• з'єднання збірних шин;
• роз'єднання;
• з'єднання із заземлюючим контактом.

Ці три положення перемикача однозначно задаються механікою приводу. Активні елементи перемикача знаходяться в газоізольованій камері, а блок приводу розташований в апаратній шафі з можливістю доступу.

Трипозиційний перемикач, тип UX0-ST, є тяговим перемикачем. Залежно від замовлення, перемикач може мати механічний або ручний привід. Перемикач не є пружним, тобто. перемикання залежить від швидкості обертання двигуна.

Перемикач має 3 робочі положення:

• з'єднання збірних шин;
• роз'єднання;
• з'єднання із заземлюючим контактом.

Ці три положення перемикача однозначно задаються механікою приводу. Активні елементи перемикача знаходяться в газоізольованій камері, а блок приводу розташований в апаратній шафі з можливістю доступу.

630 А

до 80 А

1. 1.0 Панельний модуль (корпус)
2. 1.3 Зовнішній конус
3. 1.10 Датчик густини газу
4. 1.11 Газонаповнювальний клапан
5. 1.13 Диск скидання тиску
6. 1.15 Трипозиційний вимикач-роз'єднувач
7. 1.16 Привід трипозиційного вимикача-роз'єднувача
8. 1.17 Блок запобіжників
9. 1.18 Заземлювач
10. 2.1 Шинна система

Малюнок 4. Панельний модуль із вимикачем-роз'єднувачем.

Осередки вимикачів навантаження

Трипозиційний вимикач навантаження є рубильником. Він має пружинний привід, обладнаний спіральною пружиною. Тим самим швидкість перемикання не залежить від роботи приводу. Привід розташований поза газоізольованою камерою в апаратній шафі з можливістю вільного доступу.

Активні елементи перемикача знаходяться у газоізольованій камері. Для відключення струмів навантаження на контакті збірної шини є дугогасний пристрій. Цей пристрій складається з щитків, що охолоджують, ділять електричну дугу на окремі, послідовно з'єднані між собою короткі дуги. За рахунок охолодження електрична дуга швидко гасне в режимі нульового струму.

Трипозиційний вимикач навантаження виконує три функції:

• з'єднання збірних шин;
• роз'єднання;
• заземлення.

Ці три положення перемикача однозначно задаються механікою приводу. Роз'єднання здійснюється у середньому положенні. У крайніх положеннях – роз'єднувач ВКЛ та заземлювач ВКЛ – підпружинений елемент перемикача досягає нерухомих контактів.

Залежно від замовлення, вимикач навантаження може мати механічний або ручний привід. Перемикач заземлення завжди використовується вручну. Перемикач заземлення фіксується під час увімкнення.

Осередок вимикача навантаження із запобіжниками містить вимикач навантаження, HH-запобіжники, додатковий перемикач заземлення (перемикач заземлення кабелів), а також відповідний пусковий та блокуючий важільний механізм.

Датчики реєструють реальні робочі стани. Подальша обробка цієї інформації здійснюється комбінованим блоком REF542.

У розподільних осередках ZX0 використовуються такі датчики (крім осередків з ручним приводом апаратури):

• датчики контролю герметичності ізоляційного газу;
• датчики для реєстрації положень силового вимикача та трипозиційного перемикача;
• Датчик для реєстрації напруженого стану пружинного акумулятора силового вимикача.

a) 800 А

b) 1250 А

c) Осередок вимикача навантаження

1. 1.0 Панельний модуль
2. 1.1 Полюс автоматичного вимикача
3. 1.2 Привід автоматичного вимикача
4. 1.3 Зовнішній конус
5. 1.5 Вимірювальні гнізда для ємнісної системи індикації напруги
6. 1.7 Система ізоляції трансформатора напруги
7. 1.8 Стаціонарний трансформатор напруги
8. 1.9 Трансформатор струму
9. 1.13 Диск скидання тиску
10. 1.15 Трипозиційний вимикач-роз'єднувач
11. 1.16 Механізм трипозиційного вимикача-роз'єднувача
12. 2.1 Шинна система
13. 2.3a Трипозиційний роз'єднувач (рубильник UX0-MT)
14. 2.3б Роз'єднувач трипозиційний (стрижневий вимикач УХ0-СТ)
15. 2.4a Трипозиційний роз'єднувач з ручним керуванням
16. 2.4b Механізм трипозиційного роз'єднувача з моторним приводом
17. 3.0 Кабельний відсік
18. 3.1 Кабельне роз'єм
19. 3.2 Кабель високої напруги
20. 3.3 Кріплення кабелю
21. 3.5 Основна заземлююча шина
22. 4.0 Відсік скидання тиску
23. 6.0 Відсік низької напруги
24. 6.1 Центральний блок комбінованого пристрою захисту та управління
25. 6.2 Людино-машинний інтерфейс комбінованого пристрою захисту та управління

Малюнок 5. Панель автоматичного вимикача (a, b) та вимикача навантаження (c).
