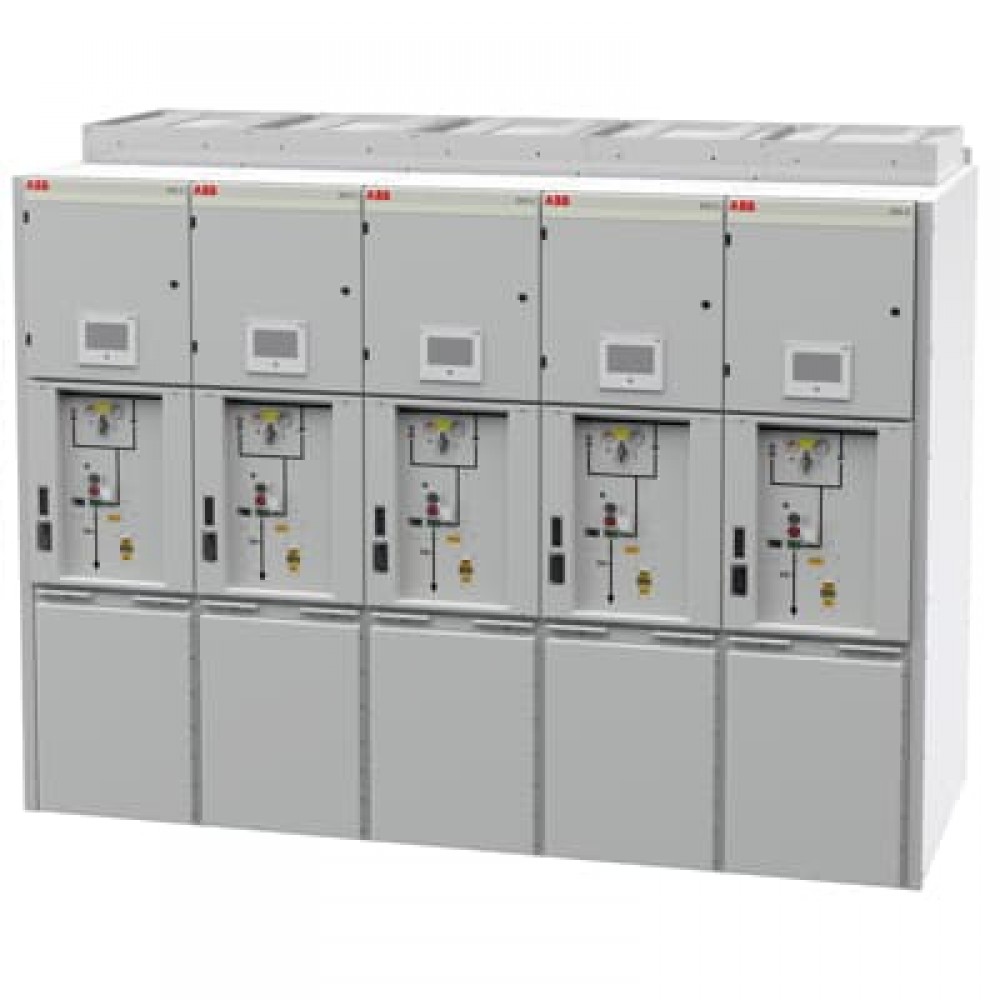

Розподільний пристрій із елегазовою ізоляцією ZX0.2 (ANSI/МЕК)

вільне встановлення

пристінне встановлення

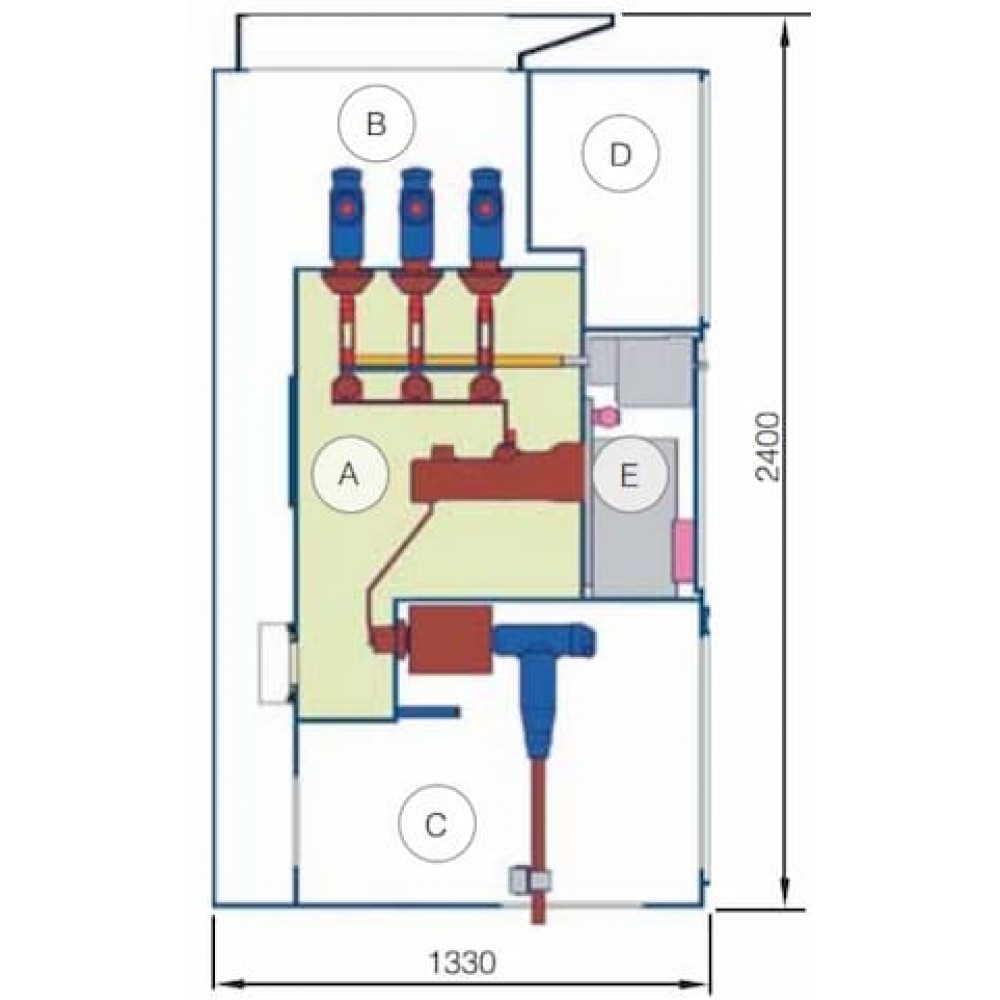

1. Газонаповнений модуль панелі
2. Відсік збірних шин у твердій ізоляції
3. Відсік для підключення кабелю
4. Низьковольтний відсік
5. Відсік механізмів

Малюнок 1. Лінійний осередок КРП ZX0.2.

Універсальний розподільний пристрій середньої напруги для розподільних мереж, напругою до 36 кВ, з номінальним струмом до 2500 A, з однією системою збірних шин, з можливістю окремого виготовлення панелей

У приміщенні розподільний пристрій ZX0.2 можна встановлювати і вздовж стіни, і у вільному розташуванні. Глибина панелі за обох методів установки становить 1330 мм. Ширина функціонального елемента (фідер або секційного вимикача) завжди кратна 600 мм. Підключення кабелів здійснюється через систему прохідних ізоляторів, що дозволяють зберігати герметичність, із підключенням спереду.

Розподільний пристрій на базі ZX0.2 передбачає використання трипозиційного роз'єднувача ручного управління, а також забезпечує можливість для системи дистанційного управління з використанням пристрою РЗіА, яке виконує всі функції захисту, управління, сигналізації, вимірювання та моніторингу.

Переваги:

• максимальна безпека для оператора;
• мінімальні витрати на утримання;
• максимальний ступінь готовності при надходженні обладнання на об'єкт.

Область застосування

Спектр застосувань панелей ZX0.2 різноманітний, може використовуватися в конфігураціях з різними вимірювальними трансформаторами при різних способах монтажу панелей. Це ідеальне рішення для наступного:

• Енергопостачальні компанії:
  • електростанції;
  • трансформаторні підстанції;
  • розподільні підстанції.
• Промисловість:
  • металургійні підприємства;
  • паперове виробництво;
  • цементна промисловість;
  • текстильна промисловість;
  • хімічна промисловість;
  • харчова промисловість;
  • автомобільна промисловість;
  • нафтохімічна промисловість;
  • сировинна промисловість;
  • трубопровідні системи;
  • ливарне виробництво;
  • прокатне виробництво;
  • гірська промисловість.
• Морський флот:
  • платформи;
  • бурові установки;
  • берегові споруди;
  • суду забезпечення;
  • океанські лайнери;
  • контейнерні судна;
  • танкери;
  • кабелеукладальні судна;
  • пороми.
• Транспорт:
  • аеропорти;
  • порти;
  • залізниці;
  • метрополітен.
• Сфера обслуговування:
  • супермаркети;
  • торгові центри;
  • лікарні.

Основні параметри

Опис

Комплектний розподільний пристрій ABB з елегазовою ізоляцією типу ZX0.2 (КРПЕ типу ZX0.2.) призначений для прийому та розподілу електричної енергії трифазного змінного струму частотою 50 Гц напругою 6 (10)…20 кВ у мережах із ізольованою нейтраллю у всіх галузях промисловості. електромережних та генеруючих компаніях, у транспорті та сферах обслуговування.

Шафа ABB ZX0.2 є модифікованим продовженням відомої серії шаф типу ZX0, які давно зарекомендували себе як надійне та випробуване обладнання.

Принциповою відмінністю шафи ABB ZX0.2 від більш ранньої версії є збільшення номінальних робочих струмів до 2500 А та струму термічної стійкості до 31,5 кА, а також виведення назовні із укладанням у тверду ізоляцію збірних шин для більш інтенсивного відведення тепла.
Важливим моментом осередку, як і в попередній серії, є те, що елегаз використовується тільки як ізоляційне середовище і в ньому не відбувається гасіння дуги, тому він не старіє, а сама шафа не вимагає обслуговування. Термін експлуатації таких КРПЕ становить 40 років.

Компоненти КРП ZX0.2:

• вакуумний вимикач;
• трипозиційний роз'єднувач;
• трипозиційний вимикач навантаження із запобіжниками;
• збірні шини;
• система підключення кабелю із зовнішнім конусом;
• адаптери для підключення кабелю типу Кабельдон SOC ABB;
• інші типи кабельних адаптерів;
• обмежувачі перенапруг;
• головна заземлююча шина;
• системи ємнісної індикації напруги;
• пристрої вимірювання напруги та струму;
• трансформатори струму з кільцевим сердечником;
• вибір трансформаторів струму;
• трансформатори напруги;
• термінали захисту та управління;
• гексафторид сірки (елегаз);
• газова система у осередках;
• датчик щільності елегаза;
• системи розвантаження тиску

Модульна структура

Осередки можуть бути як пристінною, так і вільною установкою.

Кожен фідерний кабельний осередок складається з газонаповненого модуля осередку (A), збірних шин у твердій ізоляції (В), відсіку кабельних підключень (С), низьковольтного відсіку (D) та відсіку механізмів (E). Між сусідніми осередками відсутні газові зв'язки.

1250 А, ширина модуля 600 мм

2000 А, ширина модуля 1200 мм

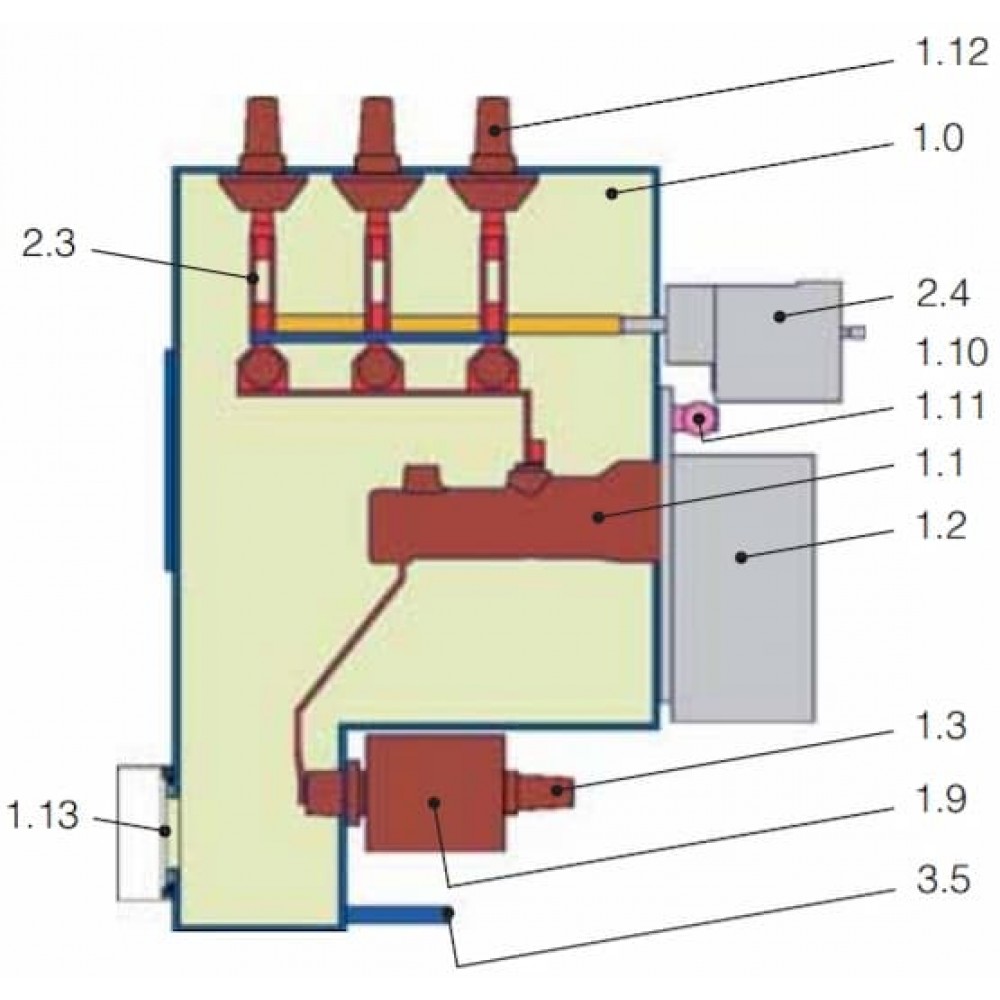

1. 1.0 Модуль комірки (корпус)
2. 1.1 Полюс вимикача
3. 1.2 Привід вимикача
4. 1.3 Зовнішній конус
5. 1.7 Роз'єднувач трансформатора напруги
6. 1.8 Трансформатор напруги
7. 1.9 Трансформатор струму
8. 1.10 Датчик щільності
9. 1.11 Наповнювач
10. 1.12 Прохідні ізолятори до збірних шин
11. 1.13 Диск розвантаження тиску
12. 2.3 3-позиційний роз'єднувач
13. 2.4 Привід 3-позиційного роз'єднувача
14. 3.5 Головна шина заземлення

Малюнок 2. Модуль осередку з вимикачем КРП ZX0.2.

1. 1.0 Модуль комірки (корпус)
2. 1.3 Зовнішній конусний висновок
3. 1.10 Датчик щільності
4. 1.11 Наповнювач
5. 1.13 Диск розвантаження тиску
6. 1.15 3-позиційний вимикач навантаження
7. 1.16 Привід 3-позиційного вимикача навантаження
8. 1.17 Коробка запобіжників
9. 1.18 Заземлювач

Малюнок 3. Модуль осередку з вимикачем навантаження із запобіжниками.

Осередок А

Модуль осередку містить усі високовольтні компоненти, тобто. комутаційні апарати, прохідні ізолятори для підключення збірних шин та зовнішні конусні роз'єми для підключення високовольтних кабелів. Трансформатори струму та напруги знаходяться поза модулями осередку.

Декомпресійний диск модуля осередку розташований у задній стінці корпусу.

Ущільнення компонентів є кільцями КРПглого перерізу, що не піддаються впливу ультрафіолетового випромінювання.

Газові системи модулів осередків у розподільчому пристрої не пов'язані між собою.

Можуть використовуватись 3-позиційні роз'єднувачі, силові вимикачі з 3-позиційними роз'єднувачами, вимикачі навантаження із запобіжниками.

Модуль осередку з вимикачем та 3-позиційним роз'єднувачем

Привід вимикача, датчик щільності та наповнювач розташовані на монтажній плиті вимикача, яка кріпиться болтами до передньої стінки модуля осередку. Привід 3-позиційного роз'єднувача розташований над приводом вимикача передньої стінці модуля осередку. Високовольтні компоненти комутаційних апаратів знаходяться всередині модуля, а приводи – зовні газової камери із зручним доступом.

Модуль осередку з вимикачем навантаження із запобіжниками

Струмопровідні частини вимикача навантаження знаходяться всередині модуля осередку, привід поза елегазовим модулем і легко доступний зовні. Опціональні запобіжники не вимагають будь-яких газових робіт під час заміни.

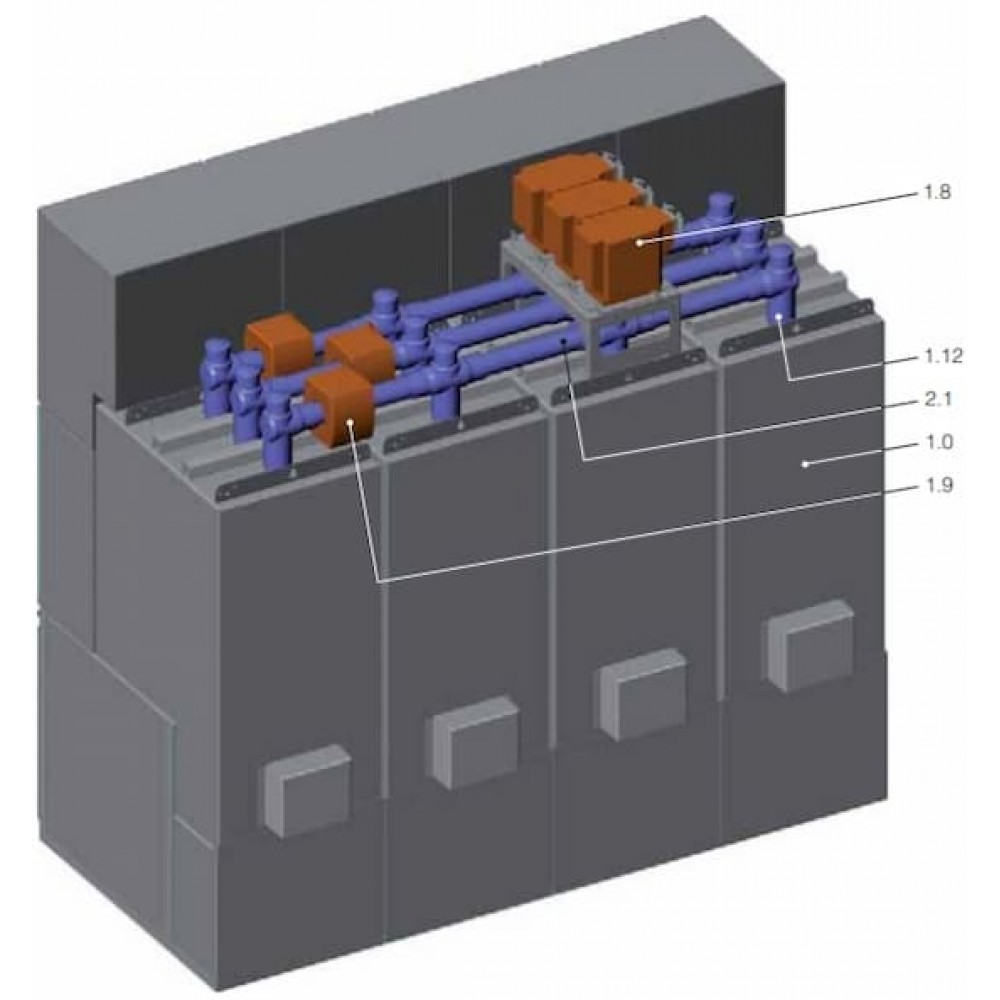

1. 1.0 Модуль комірки (корпус)
2. 1.8 Трансформатор напруги
3. 1.9 Трансформатор струму
4. 1.12 Прохідні ізолятори до збірних шин
5. 2.1 Збірні шини

Малюнок 4. Збірні шини з опціональними трансформаторами струму і напруги на прикладі РП, що складається з чотирьох осередків (задній вид), показано без кришок збірних шин.

Збірні шини (осередок В)

Збірні шини у твердій ізоляції розташовані зверху модулів осередків. Ізоляційні силіконові частини збірних шин (кінцеві адаптери, сполучні адаптери та ізоляція провідних елементів) мають металеве, заземлене покриття. Таким чином збірні шини є ударостійкими за нормальних умов. На збірних шинах можуть встановлюватись трансформатори напруги та струму.

Відсік кабельних підключень (комірка С)

Відсік кабельних підключень являє собою опорний каркас з алюмінієвих секцій та сталевих гальванізованих аркушів для розподільного осередку. Відсіки кабельних підключень двох сусідніх розподільних осередків ізольовані один від одного листовою перегородкою.

Відсік кабельних підключень містить головну заземлювальну шину, високовольтні кабелі із змонтованими кабельними адаптерами та кабельними кріпленнями, опціональні обмежувачі перенапруг, трансформатори струму та опціональні трансорматори напруги та механізм.

Передня панель відсіку кабельних підключень опціонально блокується, внаслідок чого доступ до відсіку кабельних підключень можливий лише заземленому кабелі.

Розвантаження тиску у малоймовірному разі внутрішнього дугового замикання у відсіку кабельних підключень здійснюється назад.

Відсік кабельних підключень відокремлений від кабельного колодязя за допомогою нижніх листів у зоні кабелів. Відсік кабельних підключень є безпечним для дотику при використанні відповідних кабельних адаптерів.

Низьковольтний відсік (комірка D) та відсік механізмів (комірка Е)

Низьковольтний відсік та відсік механізмів відділені один від одного. Низьковольтний відсік має передні двері (дверний упор ліворуч або праворуч), відсік механізмів закривається кришкою, яка кріпиться болтами.

Низьковольтний відсік включає термінали захисту та інше вторинне обладнання з провідниками. Відсік механізмів включає привід вимикача, привід 3-позиційного роз'єднувача або привід 3-позиційного вимикача навантаження, датчик щільності елегаза та наповнювальний клапан газового відсіку.

Роз'єм ємнісного індикатора напруги знаходиться на кришці відсіку механізмів.

Елементи керування та індикатори приводних механізмів доступні зовні.

Введення вторинних кабелів передбачене зверху низьковольтного відсіку. Опційно введення вторинних кабелів може бути передбачене знизу через кабельний відсік. В цьому випадку вторинні кабелі протягнуті через нижню перегородку кабельного відсіку і далі через відсік механізмів в низьковольтний відсік у бічний канал вторинних кабелів.

конфігурація з одним кабелем на фазу

конфігурація з ТН фіксованої установки та двома кабелями на фазу

1. 1.8 Трансформатор напруги фіксованої установки
2. 1.9 Трансформатор струму
3. 3.0 Відсік кабельних підключень (С)
4. 3.1 Кабельний адаптер
5. 3.2 Кабель 3.3 Кабельне кріплення
6. 3.5 Головна заземлююча шина
7. 3.6 Підлогова плита
8. 3.7 Кришка
9. 3.8 Механізм роз'єднувача ТН (опція)

Малюнок 5. Відсік кабельних підключень (C) КРП ZX0.2.

1. 1.2 Привід вимикача
2. 1.5 Роз'єм ємнісного індикатора напруги
3. 1.10 Датчик щільності елегазу
4. 1.11 Наповнювач
5. 2.5 Привід трипозиційного роз'єднувача
6. 6.0 Низьковольтний відсік
7. 6.6 Двері низьковольтного відсіку
8. 6.5 Введення вторинних кабелів
9. 6.10 Відсік механізмів

Малюнок 6. Низьковольтний відсік та відсік механізмів КРП ZX0.2.
