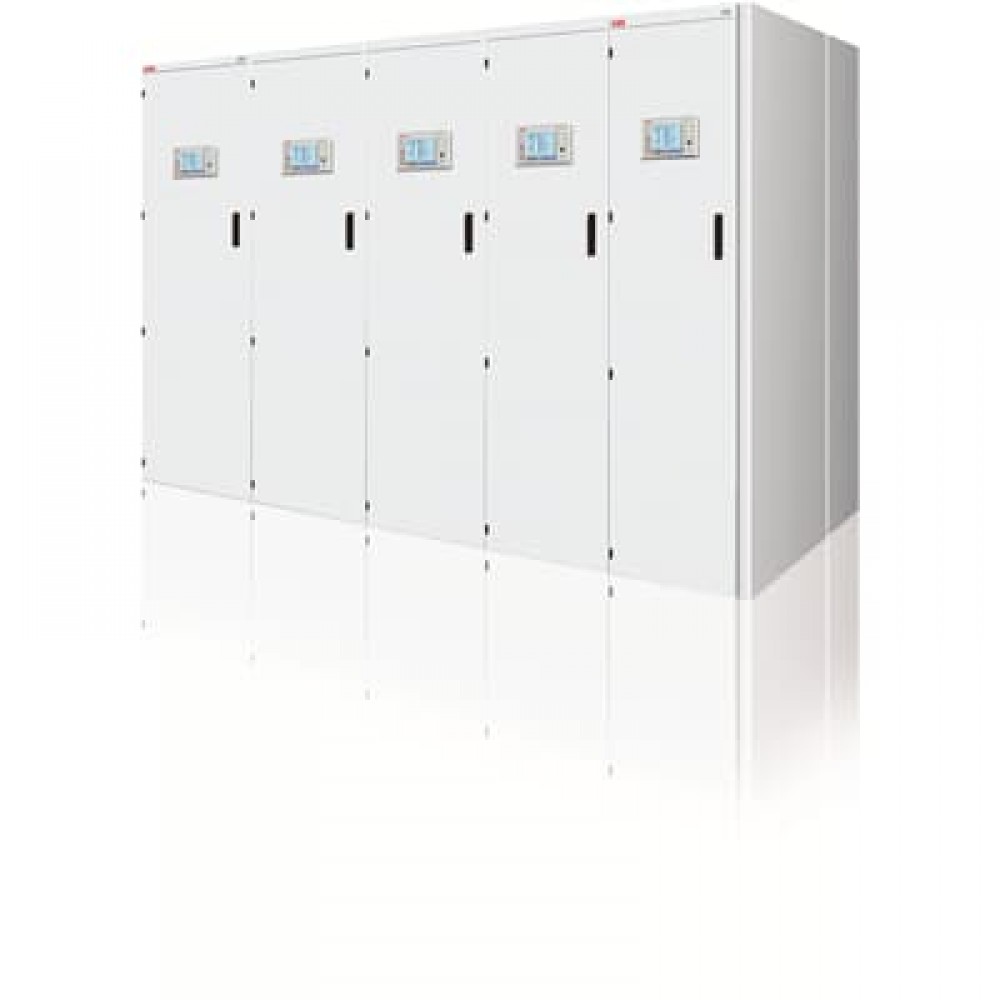

Розподільний пристрій із елегазовою ізоляцією ZX1.2

800 А з дефлектором плазми

2000 А з каналом розвантаження тиску

1. Відсік вимикача
2. Відсік збірних шин
3. Відсік кабельних підключень
4. Нижній канал розвантаження тиску
5. Система розвантаження тиску для відсіку вимикача
6. Відсік низької напруги

Малюнок 1. Лінійний осередок КРП ZX1.2.

Розподільний пристрій ZX1.2 із відсіками ізольованими металевими перегородками, з однією системою збірних шин для будь-яких типів застосування. У розподільчому пристрої застосовані рішення з використанням пристроїв захисту та управління або лише пристроїв захисту. Елегазова ізоляція забезпечує високий ступінь ізоляції для оператора, унеможливлюючи випадковий контакт з струмовідними частинами.

Розподільний пристрій ZX1.2 складається з розділених металевими перегородками відсіків вимикача та системи збірних шин, заповнених елегазом, високо розташована точка кріплення кабелів зручна для користувача. Доступ до кабелів здійснюється із задньої сторони. Всіми комутаційними апаратами можна керувати дистанційно, як опція є механічне блокування.

У пристрої об'єднані перспективні принципи та технології, високий рівень гнучкості вимірювальних систем у поєднанні з технологіями цифрового управління. Крім цього, конструкція передбачає роз'ємний пристрій для спрощення монтажу.

Великий термін експлуатації розподільних пристроїв з елегазової ізоляцією досягається за рахунок використання як ізоляція елегазу, інертного газу, який не тільки виконує функцію ізолюючого середовища, але й захищає компоненти установки протягом усього терміну служби розподільного пристрою.

Для вимірювань значення струму і напруги можуть використовуватися як датчики, так і вимірювальні трансформатори з можливістю передавати дані за допомогою польової шини або самі вимірювані величини в систему АСУТП або центр управління. Розподільні пристрої ZX1.2 перевіряються на герметичність на заводі-виробнику разом з іншими випробуваннями, як це передбачено стандартами МЕК.

Елегазове КРП повністю захищене від впливу довкілля.

Переваги:

• максимальна безпека для оператора;
• мінімальні витрати на утримання;
• максимальний рівень готовності при надходженні обладнання на об'єкти.

Область застосування

Спектр застосувань КРП ZX1.2 різноманітний, може використовуватися в конфігураціях з різними вимірювальними трансформаторами при різних способах монтажу панелей. Це ідеальне рішення для наступного:

• Енергопостачальні компанії:
  • електростанції;
  • трансформаторні підстанції;
  • вітрові електростанції;
  • розподільні підстанції.
• Промисловість:
  • металургійні підприємства;
  • паперове виробництво;
  • цементна промисловість;
  • текстильна промисловість;
  • хімічна промисловість;
  • харчова промисловість;
  • автомобільна промисловість;
  • нафтохімічна промисловість;
  • сировинна промисловість;
  • трубопровідні системи;
  • ливарне виробництво;
  • прокатне виробництво;
  • гірська промисловість.
• Морський флот:
  • платформи;
  • бурові установки;
  • берегові споруди;
  • суду забезпечення;
  • океанські лайнери;
  • контейнерні судна;
  • танкери;
  • кабелеукладальні судна;
  • пороми.
• Транспорт:
  • аеропорти;
  • порти;
  • залізниці;
  • метрополітен;
• Сфера обслуговування:
  • супермаркети;
  • торгові центри;
  • лікарні.

Основні параметри

Опис

Гнучкі можливості комбінування, надійність, доступність та економічність - ось ті атрибути, які дозволяють нашим клієнтам у промисловості та в громадських додатках легко вибирати цю лінійку продуктів. Модульність конструкції гарантує економічну реалізацію навіть незвичайних конфігурацій.

Використання цифрових технологій захисту та управління, датчиків та знімних модулів робить продукти сімейства ZX повністю придатними для майбутнього. І первинне завдання надійного розподілу електроенергії виконується без жодних «але».

Це забезпечується безкомпромісними стандартами якості АББ, які не бажають нічого кращого для замовника.

Принципова конструкція осередків

Всі фідерні осередки складаються з відсіку вимикача (А), відсіку збірних шин (В), відсіку кабельних підключень (С), нижнього каналу розвантаження тиску (D), системи розвантаження тиску для відсіку вимикача (Е) та відсіку низької напруги (F). Відсік вимикача та відсік збірних шин заповнені газом. Газові контакти між цими двома відсіками або з газовими відсіками прилеглих осередків відсутні.

Компоненти КРП ZX1.2:

• вакуумний вимикач;
• трипозиційний роз'єднувач;
• збірні шини;
• система підключення кабелю із внутрішнім конусом (підключення кабелів, підключення повністю ізольованих шин, підключення обмежувачів перенапруг);
• головна заземлююча шина;
• випробувальні роз'єми;
• системи ємнісної індикації напруги;
• пристрої вимірювання напруги та струму (трансформатори та датчики опорного типу, трансформатори струму з кільцевим сердечником, датчики з кільцевим сердечником, розміри сердечників трансформаторів струму, трансформатори напруги);
• термінали захисту та управління;
• хвилеводна технологія;
• гексафторид сірки (елегаз);
• газові системи у осередках;
• системи розвантаження тиску

800 А

1. 1.0 Відсік вимикача (корпус)
2. 1.1 Полюс вимикача
3. 1.2 Привід вимикача
4. 1.3 Кабельне роз'єм
5. 1.4 Випробувальний роз'єм
6. 1.5 Система ємнісної індикації напруги
7. 1.10 Датчик щільності елегазу відсіку вимикача
8. 1.11 Наповнювач відсіку вимикача
9. 1.12 Прохідний ізолятор із епоксидної смоли до збірної шини
10. 1.13 Диск розвантаження тиску
11. 1.14 Монтажна панель
12. 5.0 Дефлектор плазми (приклад)

2000 А

1. 1.0 Відсік вимикача (корпус)
2. 1.1 Полюс вимикача
3. 1.2 Привід вимикача
4. 1.3 Кабельне роз'єм
5. 1.4 Випробувальний роз'єм
6. 1.5 Система ємнісної індикації напруги
7. 1.6 Рознімання для трансформаторів напруги
8. 1.7 Ізолювальна система для трансформаторів напруги
9. 1.8 Трансформатор напруги
10. 1.9 Трансформатор опорного типу чи датчик
11. 1.10 Датчик щільності газу відсіку вимикача
12. 1.11 Наповнювач відсіку вимикача
13. 1.12 Прохідний ізолятор із епоксидної смоли до збірної шини
14. 1.13 Диск розвантаження тиску
15. 1.14 Монтажна панель
16. 5.1 Канал розвантаження тиску, верхній (приклад)

Малюнок 2. Модуль осередку з вимикачем КРП ZX1.2.

1. 1.12 Прохідний ізолятор із епоксидної смоли
2. 1.13 Диск розвантаження тиску
3. 2.0 Відсік збірних шин (корпус)
4. 2.1 Система збірних шин
5. 2.3 Трипозиційний роз'єднувач
6. 2.4 Привід роз'єднувача
7. 2.5 Датчик густини газу відсіку збірних шин
8. 2.6 Наповнювач відсіку збірних шин
9. 2.8 Плоский провідник
10. 2.9 Кришка доступу
11. 3.5 Головна шина заземлення

Малюнок 3. Відсік збірних шин (В), 2000 А.

Відсік вимикача (А)

У відсіку вимикача знаходяться кабельні роз'єми, випробувальні роз'єми та полюси вимикача.

Токонесуче з'єднання між вимикачем і трипозиційним роз'єднувачем у відсіку збірних шин виконано через однополюсні прохідні ізолятори з епоксидної смоли.

Пропонуються два базові варіанти відсіку вимикача:

• з вимірюванням струму за допомогою трансформаторів струму з кільцевими сердечниками або датчиками поза газовим відсіком;
• з вимірюванням струму та/або вимірюванням напруги за допомогою опорних трансформаторів або датчиків у газовому відсіку.

Для струмів більше 1250 А опорні трансформатори або датчики зазвичай розміщуються у відсіку вимикача. Вимірювання напруги у фідерному осередку може виконуватися штекерними трансформаторами напруги. Опціональні ізольовані роз'єми для штекерних трансформаторів розташовані над полюсами вимикача. Ручні операції з ізолюючою системою штекерних трансформаторів виконуються у відсіку низької напруги при відкритих дверцятах.

Диск розвантаження тиску відсіку вимикача знаходиться у верхній частині корпусу. Система ємнісної індикації напруги встановлюється на задню стінку корпусу нижче за випробувальні роз'єми. Привід вимикача, датчик щільності елегазу та наповнювач розміщені на монтажній панелі для вимикача, пригвинченої до передньої стінки корпусу. Компоненти мають кільцеві прокладки, не схильні до впливу ультрафіолетового випромінювання. Відсіки вимикача в системах, що складаються з кількох осередків, немає газового контакту між сусідніми осередками. Також відсутні газові з'єднання відсіків збірних шин, що розташовані нижче відсіків вимикачів.

Відсік збірних шин (В)

Відсік збірних шин включає систему збірних шин, яка підключена до розташованих зверху однополюсних ізоляторів з епоксидної смоли через плоскі провідники і трипозиційний роз'єднувач.

1. 3.0 Відсік кабельного підключення (C)
2. 3.1 Кабельний адаптер
3. 3.2 Високовольтний кабель
4. 3.3 Кріплення кабелю
5. 3.4 Трансформатор із кільцевим сердечником або датчик
6. 3.5 Головна шина заземлення (встановлена на корпусі збірних шин)
7. 3.6 Нижня панель
8. 4.0 Канал розвантаження тиску, нижній (D)

Малюнок 4. Відсік кабельних підключень (С) та нижній канал розвантаження тиску (D).

Диск розвантаження тиску відсіку збірних шин розташований на нижній панелі корпусу. Складальний отвір у задній стінці корпусу надає можливість збирання компонентів усередині корпусу. Головна шина заземлення осередку пригвинчена до корпусу вище за кришку доступу.

Привід трипозиційного роз'єднувача, датчик щільності елегазу та наповнювальний клапан розташовані на передній панелі корпусу. Як і у відсіку вимикача, застосовані не схильні до впливу ультрафіолетового випромінювання кільцеві прокладки.

Підключення збірних шин до суміжних осередків виконано за допомогою штекерних з'єднувачів, розташованих з кожної сторони корпусу. Відсіки збірних шин у розподільчому пристрої, що складається з кількох осередків, не мають жодних газових контактів між сусідніми осередками. Також відсутні газові контакти із відсіками вимикача, які розташовані над відсіком збірних шин.

Відсік кабельних підключень (С) та нижній канал розвантаження тиску відсіку збірних шин (D)

Відсік кабельних підключень та нижній канал розвантаження тиску складають опорну раму для комірки, виготовлені з окремих алюмінієвих секцій.

Відсік кабельного підключення включає головну шину заземлення, високовольтні кабелі з встановленими кабельними адаптерами і кабельним кріпленням. За потреби встановлюється обмежувач перенапруг. Опціонально відсік кабельних підключень може включати трансформатори струму з кільцевими осердями або датчики струму при застосуванні одного кабелю на фазу або трансформатори струму з кільцевими сердечниками при застосуванні двох кабелів.

1. 1.2 Привід вимикача
2. 1.10 Датчик щільності елегазу у відсіку вимикача
3. 1.11 Наповнювач відсіку вимикача
4. 1.14 Монтажна панель для вимикача
5. 2.4 Привід трипозиційного роз'єднувача
6. 2.5 Датчик щільності елегазу у відсіку збірних шин
7. 2.6 Наповнювач відсіку збірних шин
8. 6.0 Низьковольтний відсік
9. 6.1 Центральний блок комбінованого пристрою захисту та управління
10. 6.2 Інтерфейс оператора (Інтерфейс «Людина-Машина») пристрою захисту та управління
11. 6.3 Отвір для кільцевого вторинного ланцюга
12. 6.4 Секція провідників
13. 6.5 Введення вторинних кабелів
14. 6.6 Двері низьковольтного відсіку

Малюнок 5. Низьковольтний відсік (F).

Антимагнітна нижня панель підлоги зі шліцем для кабелю служить для відсіку відсіку кабельного підключення від кабельного каналу. Відсік кабельних підключень може бути встановлений з роздільними панелями на бічних сторонах та ззаду.

Відсік кабельного підключення є міцним.

У малоймовірному випадку виникнення внутрішнього дугового короткого замикання у відсіку збірних шин або опційно відокремленому відсіку кабельного підключення, тиск випускається через нижній канал розвантаження тиску.

Система розвантаження тиску для відсіку вимикача (Е)

Верхня система розвантаження тиску служить для розвантаження тиску малоймовірному разі виникнення внутрішнього дугового КЗ у відсіку вимикача.

F - Низьковольтний відсік

Привід вимикача, привід трипозиційного роз'єднувача, датчики контролю щільності елегаза в газовому відсіку, захисні пристрої та інші вторинні пристрої та їх проведення знаходяться в низьковольтному відсіку. При застосуванні багатофункціонального блоку захисту та управління глибина відсіку низької напруги становить 400 мм. Доступний варіант відсіку низької напруги глибше на 100 мм, наприклад, для застосування у поєднанні зі стандартними системами керування із розділеними пристроями захисту.

Введення зовнішніх вторинних кабелів знаходиться в основі низьковольтного відсіку.

Допускається використання комбінованих терміналів захисту та управління, так і комбінації будь-яких незалежних пристроїв захисту зі стандартними системами управління.

Управління первинними комутаційними апаратами здійснюється вибором відповідних символів перемикання на панелі управління терміналу захисту та управління.

Управління здійснюється за допомогою блоку керування та сигналізації, розташованим на дверях осередку. Стан комутаційних апаратів відображаються за допомогою індикаторів, інтегрованих в однолінійну схему блоку управління та сигналізації. Сигнали відображаються пристроями, встановленими на двері (тобто сигнальні лампи, покажчики спрацьовування реле тощо). Відображення параметрів, що вимірюються, вимагає застосування дискретних вимірювальних пристроїв. Захист виконується незалежним пристроєм захисту (показано на прикладі пристрою із встановленням на двері).
