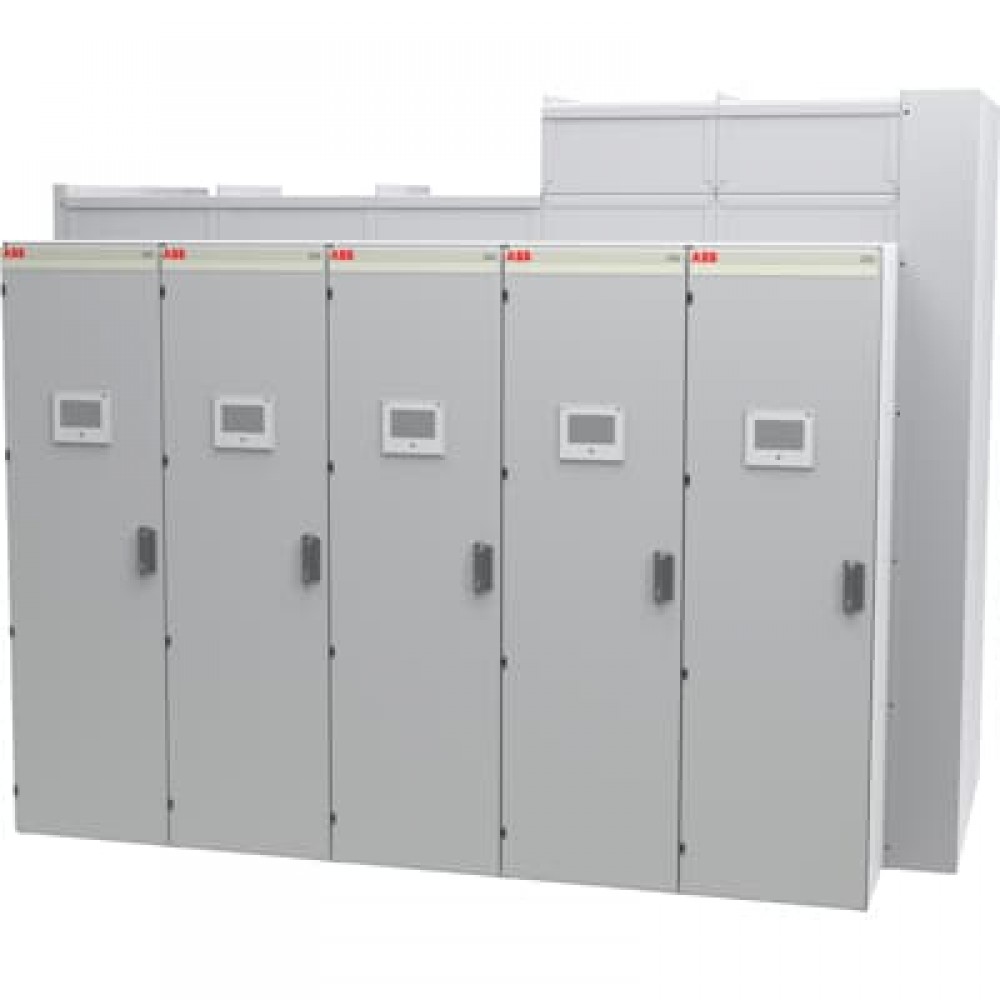

Розподільний пристрій з елегазовою ізоляцією ZX2 (МЕК)

1250 A з одинарною системою шин спереду

2000 A з одинарною системою шиною ззаду

2000 A з подвійною системою шин

1. Відсік вимикача
2. Відсік збірних шин
3. Відсік кабельних підключень
4. Канал скидання тиску з відсіків вимикача та підключення кабелів
5. Канал скидання тиску із шинних відсіків
6. Відсік низької напруги

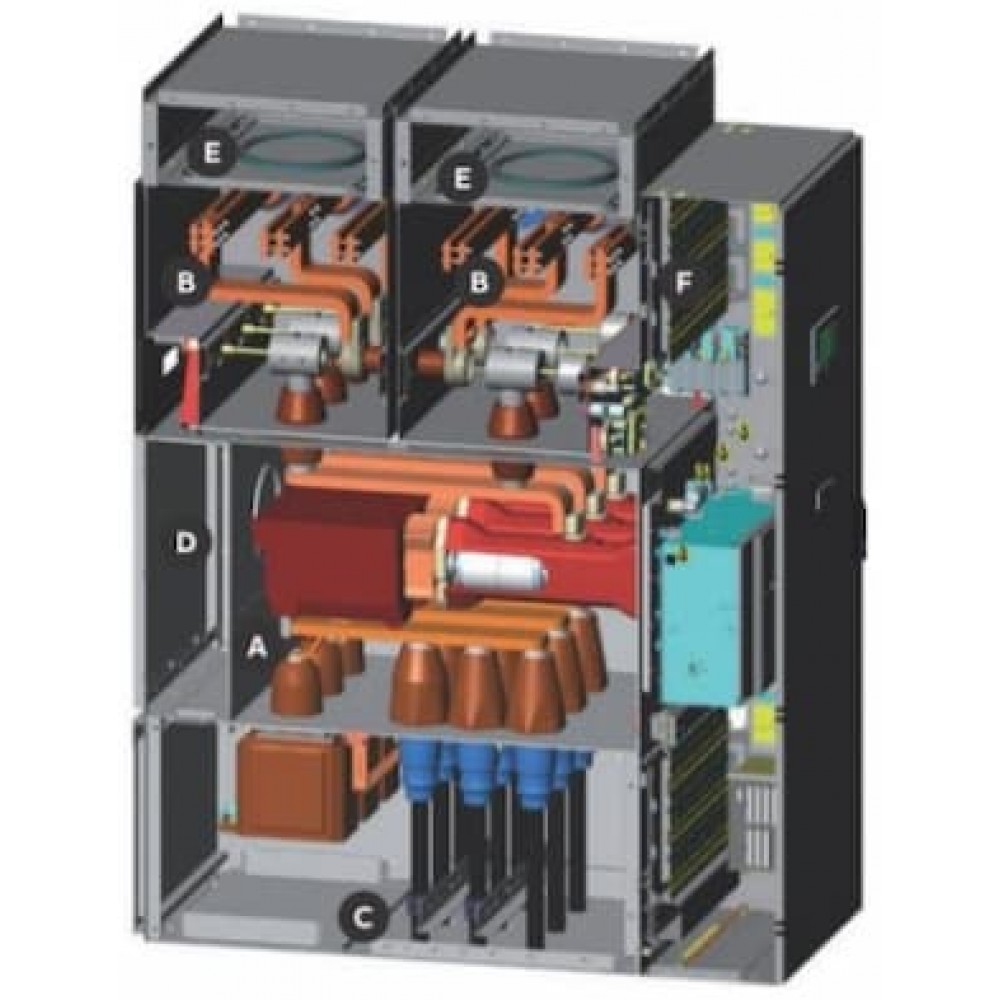

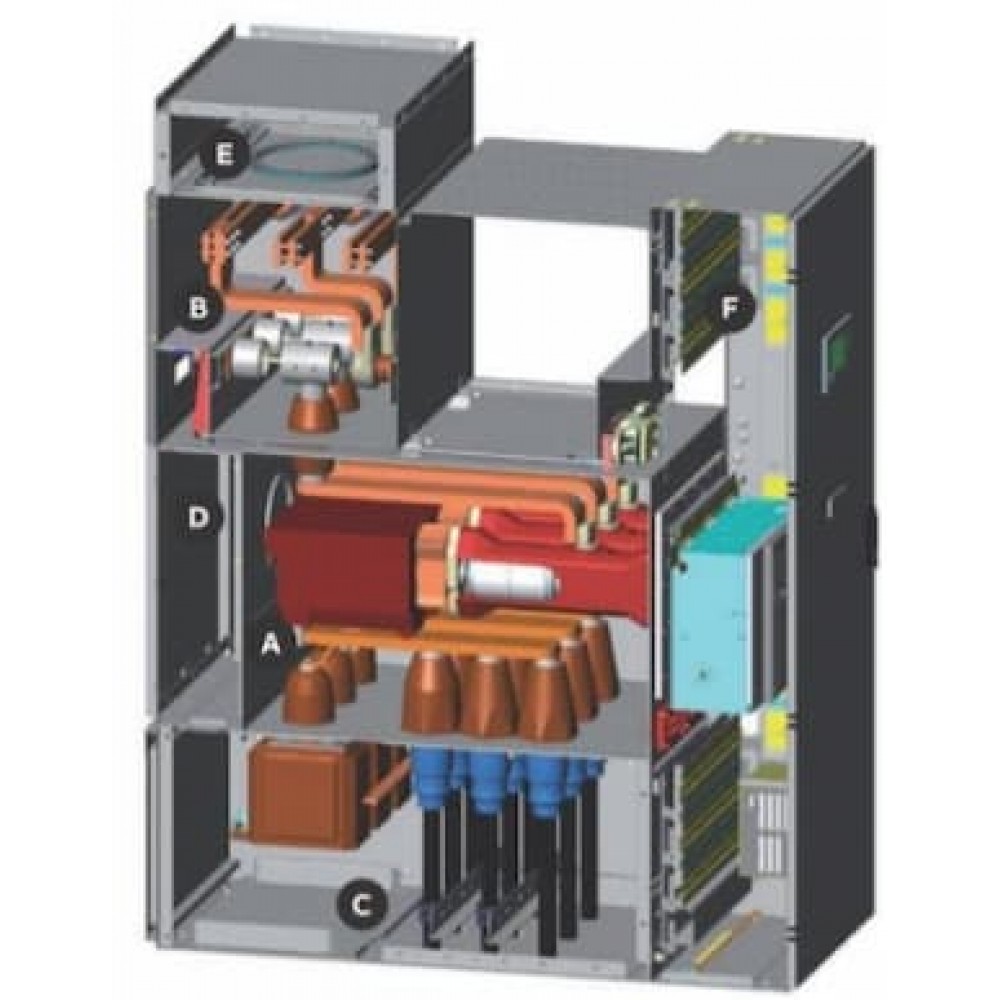

Малюнок 1. Лінійний осередок КРП ZX2.

Розподільний пристрій, що складається з металевих відсіків, розділених металевими перегородками, з однією або подвійною системою збірних шин, для всіх типів застосування

Розподільний пристрій ZX2 пропонує рішення з використанням комбінованих пристроїв захисту та керування або з використанням лише пристроїв захисту. Елегазова ізоляція підвищує безпеку оператора, унеможливлюючи випадковий контакт із струмовідними частинами.

Розподільний пристрій ZX2 складається з розділених металевими перегородками відсіків для вимикача та системи збірних шин для застосування з одиночною або подвійною системою збірних шин. Доступ до кабелів здійснюється із задньої сторони. Усіми комутуючими пристроями можна керувати дистанційно.

У пристрої об'єднані перспективні принципи та технології, високий рівень гнучкості вимірювальних систем у поєднанні з технологіями цифрового управління. Крім цього, конструкція передбачає роз'ємний пристрій для спрощення монтажу.

Великий термін експлуатації розподільних пристроїв з елегазової ізоляцією досягається за рахунок використання як ізоляція елегазу, інертного газу, який не тільки виконує функцію ізолюючого середовища, але й захищає компоненти установки протягом усього терміну служби розподільного пристрою.

Для вимірювань значення струму і напруги можуть використовуватися як датчики, так і вимірювальні трансформатори з можливістю передавати дані за допомогою польової шини або самі вимірювані величини в систему АСУТП або центр управління. Розподільні пристрої ZX1.2 перевіряються на герметичність на заводі-виробнику разом з іншими випробуваннями, як це передбачено стандартами МЕК.

Елегазове КРП повністю захищене від впливу довкілля.

Переваги:

• максимальна безпека для оператора;
• мінімальні витрати на утримання;
• максимальний рівень готовності при надходженні обладнання на об'єкт.

Область застосування

Спектр застосувань панелей ZX2 різноманітний, може використовуватися в конфігураціях з різними вимірювальними трансформаторами при різних способах монтажу панелей. Це ідеальне рішення для наступного:

• Енергетика:
  • вугільні, газові та мазутні електростанції;
  • наземні та морські вітроелектростанції;
  • сонячні електростанції;
  • магістральні підстанції;
  • розподільні підстанції.
• Промисловість:
  • сталеплавильні заводи;
  • паперове виробництво;
  • цементна промисловість;
  • хімічна промисловість;
  • автомобільна промисловість;
  • нафтохімія;
  • трубопровідні системи;
  • електронне та напівпровідникове виробництво;
  • гірничодобувна галузь.
• Транспорт:
  • аеропорти;
  • морські порти;
  • залізниці;
  • метро.
• Будівництво та інфраструктура:
  • центри обробки даних;
  • супермаркети;
  • торгові центри;
  • лікарні.

Основні параметри

Опис

Розподільні пристрої (РП), у тому числі комплектні (КРП), та їх елементи відносяться до найважливішого обладнання систем передачі та розподілу електроенергії. З одного боку, завдяки своїй універсальності та можливостям, вони визначають безпеку загалом, з іншого боку – забезпечують надійність електропостачання.

Гнучкість у виборі, надійність, технічна готовність та економія – особливості, завдяки яким наші клієнти з промисловості та енергетики обирають ZX2. За рахунок застосування поряд з усіма стандартними рішеннями цифрових систем релейного захисту та автоматики (РЗА), датчиків та роз'ємних з'єднань системи ZX без обмежень адаптуються під майбутні вимоги і беззастережно виконують своє основне призначення - надійний розподіл електроенергії. Це гарантується за рахунок безкомпромісного підходу компанії ABB до якості, за якого жодне з побажань клієнта не залишається невиконаним.

Для користувачів, націлених на економічність, продовжують постачатися перевірені та випробувані моделі ZX2. За рахунок низької швидкості витоку та роботи SF ₆ у замкнутому контурі його вплив на глобальне потепління залишається невеликим.

особливості:

• ізоляційний газ - SF ₆ (гексафторид сірки) або Airplus;
• герметичні працюючі під тиском системи;
• КРП зі швидкістю витоку газу менше 0,1% на рік;
• вбудована система перевірки герметичності осередків заводської установки;
• виконання з одинарними та подвійними шинами;
• корпус із нержавіючої сталі, виготовлений лазерною різкою з листового матеріалу;
• модульна конструкція гарантує взаємозамінність однотипних компонентів осередків та уніфікований ЗІП;
• внутрішнє встановлення;
• максимальну заводську готовність, що дозволяє проводити монтаж та налагодження обладнання у мінімальні терміни;
• полімерне покриття фасаду осередків.

Конструктивні елементи

• вакуумний вимикач;
• трипозиційний роз'єднувач;
• роз'єднувач;
• додаткові оглядові отвори;
• шини;
• підключення кабелю роз'ємами із внутрішнім конусом;
• підключення кабелів;
• приєднання шин із повною ізоляцією;
• підключення імпульсних розрядників;
• система кабельних роз'ємів із зовнішнім конусом;
• головна шина заземлення;
• рознімання для випробувального обладнання;
• ємнісні системи індикації напруги;
• прилади для вимірювання струму та напруги;
• трансформатор струму з кільцевим сердечником;
• опорні трансформатори та датчики (прилад B);
• трансформатори струму (прилад С);
• ТТ визначення замикань на грішну землю (прилад З);
• вибір трансформаторів струму;
• датчики струму;
• трансформатори напруги;
• датчики напруги;
• блоки РЗА;
• газова система осередків;
• датчик густини газу;
• система скидання тиску.

Модульна конструкція

До складу кожного фідерного осередку входить відсік вимикача A, один або два шинні відсіки B, відсік підключення кабелів C, канал скидання тиску з відсіків вимикача та підключення кабелів D, один або два канали скидання тиску з шинних відсіків E та низьковольтний відсік F. Відсіки вимикача та шин заповнені газом. Між двома або трьома газовими відсіками, у тому числі між відсіками сусідніх осередків немає з'єднання по газу.

Відсік вимикача A

У відсіку вимикача знаходяться роз'єми – кабельний та для підключення випробувального обладнання – та полюси вимикача.

Струмопровідне з'єднання між вимикачем і роз'єднувачем/трипозиційним роз'єднувачем, розташованим у шинному відсіку, виконано через однофазні литі епоксидні вводи.

1250 A

2000 A

1. 1.0 Відсік вимикача (корпус)
2. 1.1 Полюс вимикача
3. 1.2 Привід вимикача
4. 1.3 Кабельне роз'єм
5. 1.4 Роз'єм для випробувального обладнання (та інших пристроїв, що від'єднуються)
6. 1.9 Опорний трансформатор (ТТ)
7. 1.10 Датчик щільності газу у відсіку вимикача
8. 1.11 Заправний клапан відсіку вимикача
9. 1.12 Лите епоксидне введення на шини
10. 1.12 Клапан скидання тиску
11. 1.14 Монтажна пластина
12. 1.15 Введення для підключення до вторинної обмотки ТТ

Малюнок 2. Відсік вимикача з опорним трансформатором струм КРП ZX2.

Є два основних варіанти відсіку вимикача:

• з вимірюванням струму опорними трансформаторами струму (ТТ) або датчиками максимум з двома кабельними роз'ємами на фазу;
• з виміром струму за допомогою прохідного ТТ.

Втичні роз'єми для трансформаторів напруги (ТН) або датчиків знаходяться під відсіком вимикача. При від'єднанні від цих роз'ємів ТН/датчиків до них можна підключати випробувальне обладнання. Якщо ТН або датчики не використовуються, ці роз'єми герметизуються та ізолюються заглушками.

Мембрана для скидання тиску відсіку вимикача знаходиться на задній стінці комірки. Привід вимикача, датчик щільності газу та заправний клапан знаходяться на монтажній підставі вимикача, прикріпленому до передньої стінки осередку болтами.

З'єднання між елементами герметизовані ущільнювальними кільцями, не схильними до УФ-випромінювання.

Відсіки вимикача не мають з'єднання газу ні з такими ж відсіками сусідніх осередків (у системах з декількома осередками), ні з розташованими над ними шинними відсіками.

Шинний відсік B

У складі шинного відсіку є система шин, з'єднаних з однофазними литими епоксидними вводами плоскими провідниками, що знаходяться нижче однофазними, і трипозиційний або простий роз'єднувач.

Клапан скидання тиску шинного відсіку знаходиться на даху комірки.

Передній шинний відсік

Привід трипозиційного роз'єднувача, датчик щільності газу та заправний клапан знаходяться на передній стінці комірки.

Задній шинний відсік

Привід роз'єднувача, датчик щільності газу та заправний клапан знаходяться на задній стінці комірки. Екстрене ручне управління роз'єднувачем здійснюється із низьковольтного відсіку.

Як правило, у передньому шинному відсіку ставиться трипозиційний роз'єднувач (з функцією заземлення). У задньому шинному відсіку осередку з одинарною системою шин також ставиться трипозиційний роз'єднувач. У задньому шинному відсіку осередків кабельної розводки з подвійною системою шин ставиться роз'єднувач без заземлення.

Передній 1250 А

Задній 2000 A

1. 1.12 Лите епоксидне введення
2. 1.13 Клапан скидання тиску
3. 2.0 Шинний відсік (корпус)
4. 2.1 Система шин
5. 2.2 Витисний шинний роз'єм
6. 2.3 Трипозиційний роз'єднувач
7. 2.4 Роз'єднувач
8. 2.5 Привід трипозиційного роз'єднувача
9. 2.6 Привід роз'єднувача
10. 2.7 Датчик густини газу в шинному відсіку
11. 2.8 Заправний клапан шинного відсіку
12. 2.9 Контакт заземлення
13. 2.10 Плоский провідник

Малюнок 3. Шинний відсік B КРП ZX2.

Як і у відсіку вимикача, з'єднання між елементами герметизовані кільцями ущільнювачів, не схильними до УФ-випромінювання.

З'єднання шин сусідніх осередків виконано за допомогою розташованих з обох боків корпусу втичних роз'ємів. Шинні відсіки не мають з'єднання по газу ні з такими ж відсіками сусідніх осередків (КРП з кількома осередками), ні з розташованими під ними відсіками вимикачів.

Відсік підключення кабелів C та задній канал скидання тиску D

Відсік підключення кабелів є опорою для осередку, виготовлену з гнутого оцинкованого листового металу.

У відсіку підключення кабелів знаходиться головна шина заземлення, високовольтні кабелі зі встановленими на них штекерами, фіксатори кабелю, а у відповідних випадках імпульсні розрядники або ТН.

Немагнітна панель підлоги, що знімається під час монтажу кабелю, відокремлює відсік підключення кабелів від кабельного колодязя. Відсік підключення кабелів закритий металом з усіх боків та захищений від випадкового дотику. Доступ у відсік підключення кабелів під час монтажу здійснюється ззаду через знімну панель.

У разі виникнення дуги у відсіку підключення кабелів (що малоймовірно) скидання тиску здійснюється через спеціальний канал ззаду.

1. 1.8 Трансформатор напруги
2. 3.0 Відсік підключення кабелів C
3. 3.1 Кабельний штекер
4. 3.2 Високовольтний кабель
5. 3.3 Фіксатор для кабелю
6. 3.5 Головна шина заземлення (змонтована на корпусі вимикача)
7. 3.6 Панель підлоги
8. 4.0 Задній канал скидання тиску D

Малюнок 4. Відсік підключення кабелів C та задній канал скидання тиску D КРП ZX2.

1. 1.2 Привід вимикача
2. 1.10 Датчик щільності газу у відсіку вимикача
3. 1.11 Заправний клапан відсіку вимикача
4. 1.14 Монтажна пластина для вимикача
5. 2.5 Привід трипозиційного роз'єднувача
6. 2.7 Датчик густини газу в передньому шинному відсіку
7. 2.8 Заправний клапан переднього шинного відсіку
8. 6.0 Низьковольтний відсік
9. 6.1 Головний блок керування комбінованого пристрою РЗА
10. 6.2 Панель оператора комбінованого пристрою РЗА
11. 6.3 Отвор для провідних шлейфів
12. 6.4 Секція проведення
13. 6.5 Проріз для кабелів вторинних ланцюгів
14. 6.6 Дверцята низьковольтного відсіку

Малюнок 5. Низьковольтний відсік F КРП ZX2.

Система скидання тиску шинного відсіку E

Верхня система скидання тиску служить для відведення тиску у разі дуги всередині шинного відсіку (що малоймовірно).

Низьковольтний відсік F

Приводи вимикача та трипозиційного роз'єднувача, датчики контролю щільності газу в газових відсіках, пристрої захисту та інше допоміжне обладнання та їх проводка знаходяться у низьковольтному відсіку.

Проріз для введення ззовні кабелів вторинних ланцюгів знаходиться у пластині основи низьковольтного відсіку. Зазвичай, глибина низьковольтного відсіку становить до 500 мм.
