Пристрій керування та захисту двигуна REM601

Малюнок 1. Задня стінка REM601.

REM601 - пристрій, що поєднує різні функції захисту, контролю та управління, що робить його кращим для свого класу.

REM601 пропонує задану функціональну можливість, яка дозволяє знизити обсяг споживання та збільшити обсяг споживання в очікуванні. Стандартну точність сигналів можна змінити за допомогою суб'єктивного ІЧМ. Пристрій може здійснюватися з управлінням від вимикача та управлінням від контролера.

Як альтернативний перетворювач струму використовується котушка Роговського датчика струму, що дозволяє значно зменшити розміри пристрою при одночасному поліпшенні характеристик і можливості стандартизації в компактних пристроях вимірювання середньої напруги.

REM601 підтримує роботу з протоколами MODBUS RTU та МЕК 60870-5-103 по двопровідній лінії RS485.

Переваги:

• універсальний блок живлення 24-265 В~/=;
• вбудований механізм запресовування частий та випадковий запуск;
• знімні струмові клемні колодки з автоматичним закорочуванням ланцюгів ТТ;
• можливість вибору протоколу MODBUS RTU та МЕК60870-5-103 на об'єкті;
• компактність;
• прості розміри дискретних входів та виходів;
• розширена самодіагностика апаратного та програмного забезпечення пристрою.

Призначення

REM601 – це цифровий пристрій, призначений для керування та захисту асинхронних середніх та підвищених напруг.

REM601 – це спеціальний пристрій захисту двигуна, призначений для захисту асинхронних двигунів середньої та зниженої напруги в обробних та переробних галузях промисловості. REM601 відноситься до продуктової лінійки Relion® компанії ABB, серії 605.

Функція аварійного перезапуску допомагає підтримувати роботу критично важливих двигунів, дозволяючи запустити двигун, навіть якщо активна заборона запуску. Реле із конфігурацією програми B забезпечує теплове навантаження, коротке замикання, контроль запуску, зворотну послідовність фаз, обрив фази та блокування. захист ротора. Конфігурація B додатково включає функції чутливого захисту від замикань на землю, зниженого струму та захисту від відмови вимикача.

Залишковий струм для захисту від замикань на землю виходить із фазних струмів. Коли застосовно, трансформатор струму нульової послідовності можна використовувати для вимірювання струму нульової послідовності, особливо коли потрібний чутливий захист від замикань на землю.

Конфігурація програми C додатково пропонує вбудовану функцію керування вимикачем або контактором.

Основні параметри

Опис

REM601 - це спеціальне реле захисту двигуна, призначене для захисту асинхронних двигунів середньої та низької напруги у виробничій та переробній промисловості. REM601 є членом сімейства продуктів ABB Relion® та частиною серії 605.

Реле забезпечує оптимізовану комбінацію функцій захисту, контролю та управління в одному блоці з кращими експлуатаційними характеристиками у своєму класі та засноване на глибоких знаннях АББ у галузі захисту та числових технологій.

Функції реле

REM601 пропонує попередньо налаштовані функції, які полегшують і прискорюють введення в експлуатацію розподільного пристрою.

Конфігурація B

Конфігурація C

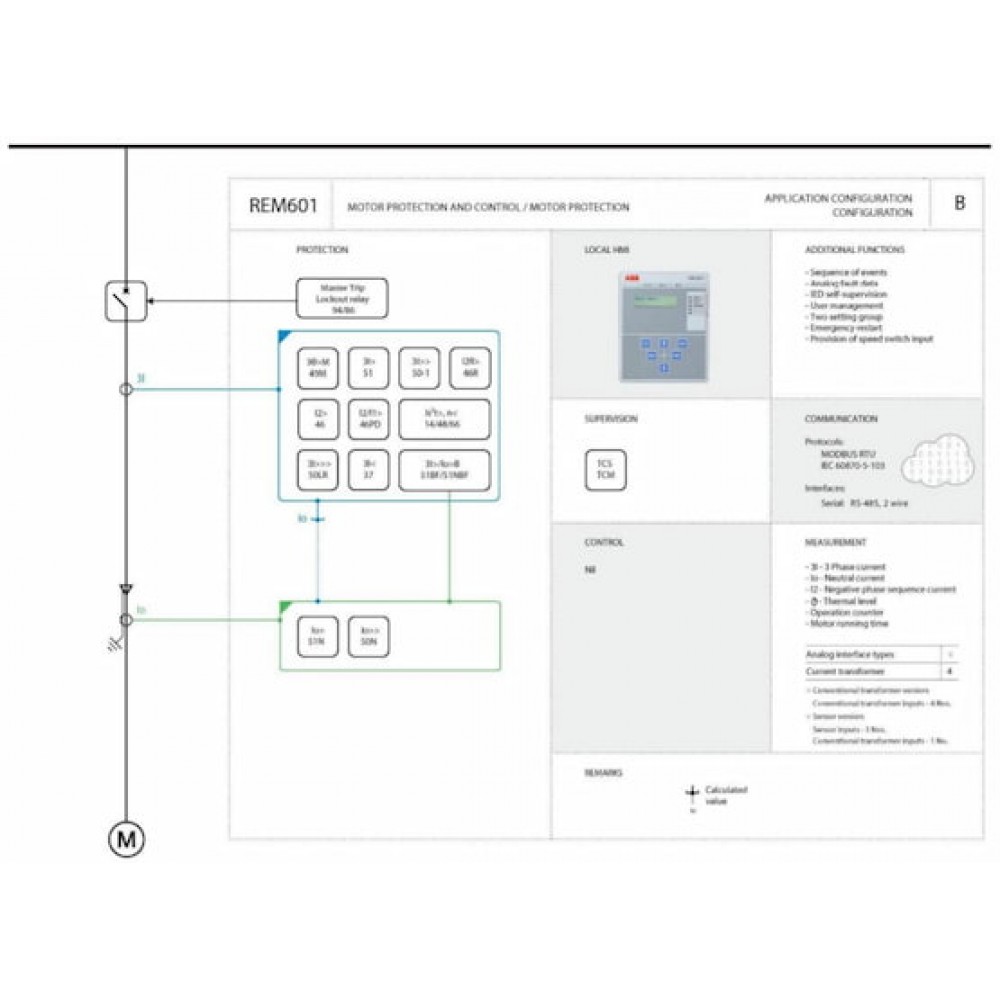

Малюнок 2. Огляд функцій REM601.

Щоб підкреслити простоту використання реле, необхідно встановити лише параметри, специфічні для програми, в межах передбачуваної сфери застосування реле. Стандартну конфігурацію сигналу можна змінити за допомогою ЛІЧМ (локальний людино-машинний інтерфейс).

Функції захисту

REM601 пропонує повну функціональність захисту, необхідну захисту двигунів. Реле має захист від теплового навантаження, короткого замикання, контролю пуску, зворотної послідовності фаз, обриву фази та блокування ротора. Реле також має чутливі функції захисту від замикань на землю, зниженого струму та захисту від відмови вимикача.

Тепловий захист контролює теплову напругу об'єкта, що захищається, при різних режимах навантаження. Захист забезпечує попередню теплову сигналізацію, щоб попередити операторів про необхідність зробити дії перед відключенням двигуна, і коли тепловий рівень перевищує встановлений рівень відключення, він активує відключення. Це також запобігає повторному включенню двигуна, якщо двигун занадто гарячий.

Функція контролю запуску захищає двигун під час запуску. Захист запобігає перегріву двигуна у стані зупинки. Передбачено прийняття вхідного сигналу перемикача швидкості для захисту відповідних двигунів, які мають допустимий час простою менше, ніж час пуску двигуна. Функція повторного запуску захищає двигун від дуже частих спроб запуску, що спричиняють перегрів двигуна.

Функція зворотної послідовності захищає двигун від перенапруги через розбалансування мережі. Захист від урвища фази виявляє урвище провідника в однофазному стані. Функція реверсування фаз захищає двигун від неправильного підключення фаз, що призводить до обертання двигуна при виявленні реверсу.

Функція мінімального струму забезпечує захист двигунів при раптовій втраті навантаження у певних програмах, таких як конвеєри та занурювальні насоси.

Функція перевантаження струмом, а також захист від замикання на землю захищає двигун від короткого замикання та замикання на землю.

Функції блокування ротора використовуються для захисту двигуна під час зупинки або заклинювання механічного під час роботи.

Функція аварійного перезапуску допомагає підтримувати роботу критично важливих двигунів, дозволяючи запустити двигун, навіть якщо активна заборона запуску.

Управління

Реле забезпечує керування одним автоматичним вимикачем за допомогою спеціальних кнопок та вказівок на локальному ІЧМ для відключення та увімкнення. Він включає два виділених виходу для управління вимикачем. Управління вимикачем також можливе через додатковий зв'язок MODBUS/IEC 60870-5-103. Функціональність керування доступна в реле із конфігурацією програми C.

Локальний ІЧМ

Локальний ІЧМ реле містить РК-дисплей, світлодіодні індикатори та навігаційні клавіші. Вимірювання, записані дані, події, установки можна переглянути на дисплеї. Реле має три світлодіодні індикатори на місцевому ІЧМ, які налаштовані на готовність/IRF, запуск захисту, відключення захисту. Крім того, реле має п'ять світлодіодів, що настроюються, три з яких за замовчуванням налаштовані на спрацьовування при замиканні фази, спрацьовуванні при замиканні на землю і індикації несправності ланцюга спрацьовування. Дисплей підтримує вбудовані кілька мов.

Входи та виходи

Реле зі звичайним варіантом ТТ оснащено чотирма аналоговими входами струму 1 А або 5 А, трьома фазним струмом і одним для вимірювання струму на землю.

Конфігурація B

Конфігурація C

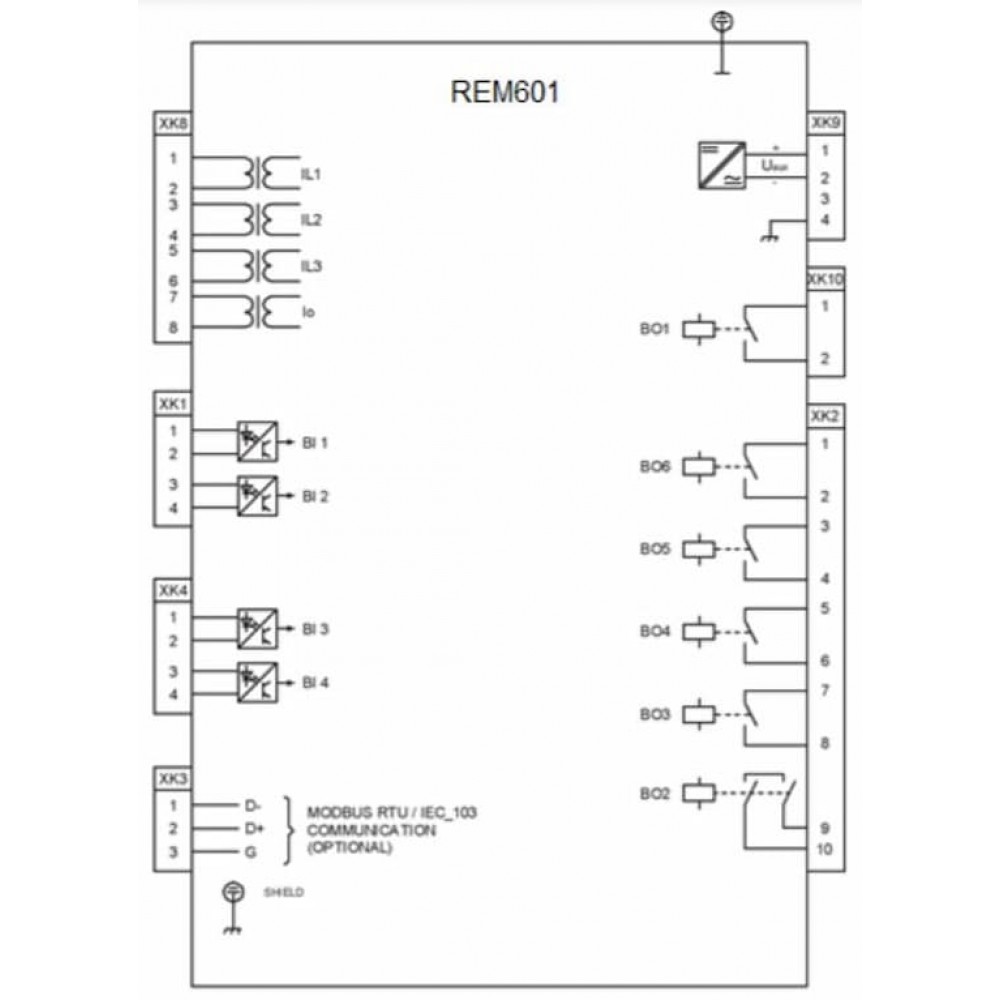

Малюнок 3. Схема з'єднань REM601.

Реле з датчиком оснащено трьома входами датчика Рогівського, а також додатковим входом струму витоку на 1 А, який можна підключити до трансформатора струму зі збалансованим сердечником/трансформатор струму з роз'ємним сердечником. Більш докладна інформація про датчик представлена ​​в «Розділ 15 - Технологія датчика».

Реле має чотири бінарні входи. Двійкові входи можуть бути налаштовані для різних функцій, таких як аварійний пуск, вхід перемикача швидкості, блокування, скидання захисту, положення вимикача, управління вимикачем та контроль ланцюга відключення. У свою чергу ці сигнали можуть відображатися на дискретному виході і світлодіодах для індикації. Окремий вхід можна налаштувати як інвертований або не інвертований.

Реле має шість вихідних контактів, два силові виходи та чотири сигнальні виходи. Вихідні контакти можуть бути налаштовані для різних функцій, таких як маршрутизація сигналів пуску/відключення захисту, зовнішнє відключення/розмикання, зовнішня команда увімкнення, стан контролю ланцюга відключення і т. д. Один виділений вихідний контакт доступний для індикації готовності блоку/стану IRF.

Усі бінарні вхідні та вихідні контакти попередньо налаштовані відповідно до стандартної конфігурації, однак їх можна легко змінити за допомогою меню місцевого ІЧМ.

для прихованого монтажу

з датчиком для прихованого монтажу

Малюнок 4. Модифікації для монтажу REM601.

Монтаж

REM601 оснащені вбудованим механізмом запресування. Без використання будь-яких додаткових монтажних пристроїв REM601 можна легко встановити на панелі. За допомогою відповідного монтажного приладдя REM601 можна встановити автоматичні вимикачі типу VD4/HD4.
