Пристрій керування та захисту двигуна REM630 (МЕК)

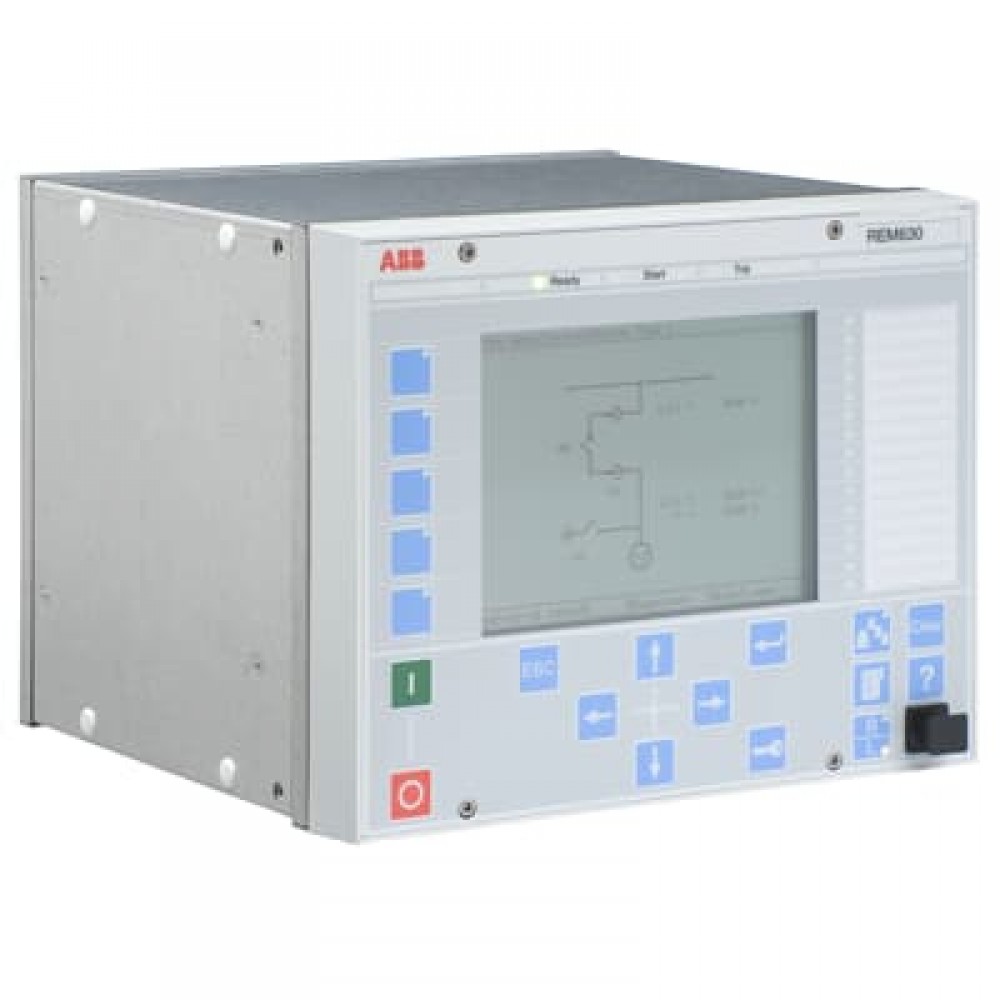

Малюнок 1. Передня панель REM630.

REM630 відноситься до продуктової лінійки Relion® компанії АББ, до пристроїв захисту та управління серії 630. Пристрої серії 630 характеризуються можливістю функціонального розширення та гнучкою конфігурацією. Пристрій REM630 призначений для використання як основний захист асинхронних та синхронних двигунів та їх приводів, забезпечуючи повний захист пускового режиму двигуна та нормальну роботу приводу.

Є дві стандартні конфігурації, що відповідають найбільш типовим вимогам управління та захисту двигуна. Одна конфігурація призначена для застосування з асинхронних двигунів середньої напруги, інша – для застосування з використанням асинхронних і синхронних двигунів, що потребують наявності диференціального захисту. Стандартні конфігурації можна використовувати як є, або їх легко можна конфігурувати шляхом довільного вибору необхідних функцій.

REM630 повністю підтримує стандарт МЕК 61850 для зв'язку на підстанції, передбачаючи зв'язок у системою верхнього рівня та горизонтальний зв'язок між пристроями, включаючи обмін дискретними та аналоговими сигналами за технологією GOOSE. REM630 також підтримує комунікаційні протоколи DNP3 (TCP/IP) та МЕК 60870-5-103 (послідовний). Підтримувані комунікаційні протоколи, включаючи МЕК 61850, забезпечують безшовну взаємодію з різними системами автоматизації підстанцій та SCADA.

Переваги:

• універсальний пристрій захисту двигуна, призначений для захисту синхронних та асинхронних двигунів;
• наявність диференціального захисту, захисту від теплового навантаження, контролю за пусковим режимом двигуна, захисту за частотою;
• керування двома вимикачами та роз'єднувачами/заземлюючими ножами загальною кількістю не більше восьми;
• можливість довільного конфігурування функцій відповідно до вимог конкретного застосування;
• великий вбудований або виносний ІЧМ.

Призначення

REM630 – це універсальний пристрій управління двигуном, призначений для захисту, управління, вимірювання та контролю середніх та великих асинхронних та синхронних двигунів у промисловості. REM630 зазвичай використовується з середніми та великими двигунами з керуванням від вимикача або контактора, змінного навантаження, що використовуються у приводах насосів, вентиляторів, компресорів, млинів та дробарок.

Пристрій REM630 може використовуватися в системах з одиночною або подвійною системою шин, з одним або двома вимикачами і великою кількістю комутувальних пристроїв. Воно також підтримує значну кількість роз'єднувачів і ножів, що заземлюють як з ручним, так і з електроприводом. Таким чином, REM630 може використовуватися для керування різними типами розподільних пристроїв.

Основні параметри

Опис

REM630 – це багатофункціональний інтелектуальний електронний пристрій (ІЕУ), що відноситься до лінійки продуктів Relion® 630-ї серії пристроїв захисту та управління виробництва компанії ABB, яка характеризується здатністю до нарощування та універсальністю конфігурації.

Пристрій REM630 також містить всі необхідні функції управління і є ідеальним рішенням для управління осередком живильної лінії промислового електродвигуна. Ідеальну можливість взаємодії з промисловими системами автоматизації забезпечують протоколи зв'язку, включаючи такий протокол як МЕК 61850.

Розроблену для REM630 стандартну конфігурацію можна використовувати без змін, а також легко налаштувати або розширити за допомогою різних додаткових функцій, використання яких дозволить точно налаштувати керування двигуном, щоб пристрій відповідав конкретним вимогам застосування.

Стандартні конфігурації

Інтелектуальні пристрої 630 серії пропонуються з додатковими варіантами стандартної конфігурації, виконаної виробником. Стандартна конфігурація пристрою дозволяє швидше здійснити введення пристрою в експлуатацію, що вимагає менше інжинірингу пристрою.

Стандартні конфігурації є набір функціональних можливостей, необхідних для конкретного застосування, що використовується за замовчуванням. Кожну стандартну конфігурацію можна адаптувати за допомогою програмного забезпечення Protection and Control IED Manager ( PCM600 ). Адаптуючи стандартну конфігурацію, ІЕУ можна налаштувати таким чином, щоб пристрій відповідав вимогам конкретного застосування.

Адаптація стандартної конфігурації може включати додавання або видалення функцій захисту та управління, а також інших функцій, в залежності від конкретного застосування, зміна параметрів, що використовуються за замовчуванням, конфігурування стандартних налаштувань реєстратора аварійних сигналів і подій, включаючи тексти в дереві меню ІЧМ, конфігурування світлодіодної індикації та функціональних кнопок та адаптацію стандартних однолінійних схем.

Крім того, адаптація стандартної конфігурації завжди включає налаштування зв'язку для конфігурування зв'язку в залежності від функціональних можливостей ІЕУ. Налаштування зв'язку виконується за допомогою конфігурації зв'язку програмного пакета PCM600.

Якщо жодна із запропонованих стандартних конфігурацій не відповідає вимогам передбачуваної області застосування, пристрої 630 серії можна замовити і без попередньо заданої стандартної конфігурації. Така опція дає повну гнучкість при конфігуруванні пристрою з нуля.

Функції захисту

Пристрій REM630 забезпечує всі функціональні можливості, необхідні для керування запусками двигуна та стандартними операціями приводу, включаючи захист та усунення пошкоджень в умовах аварійних ситуацій. ИЭУ управління двигуном містить функції контролю розгону двигуна, захисту від заклинювання ротора, і навіть захист від дуже частих пусків двигуна.

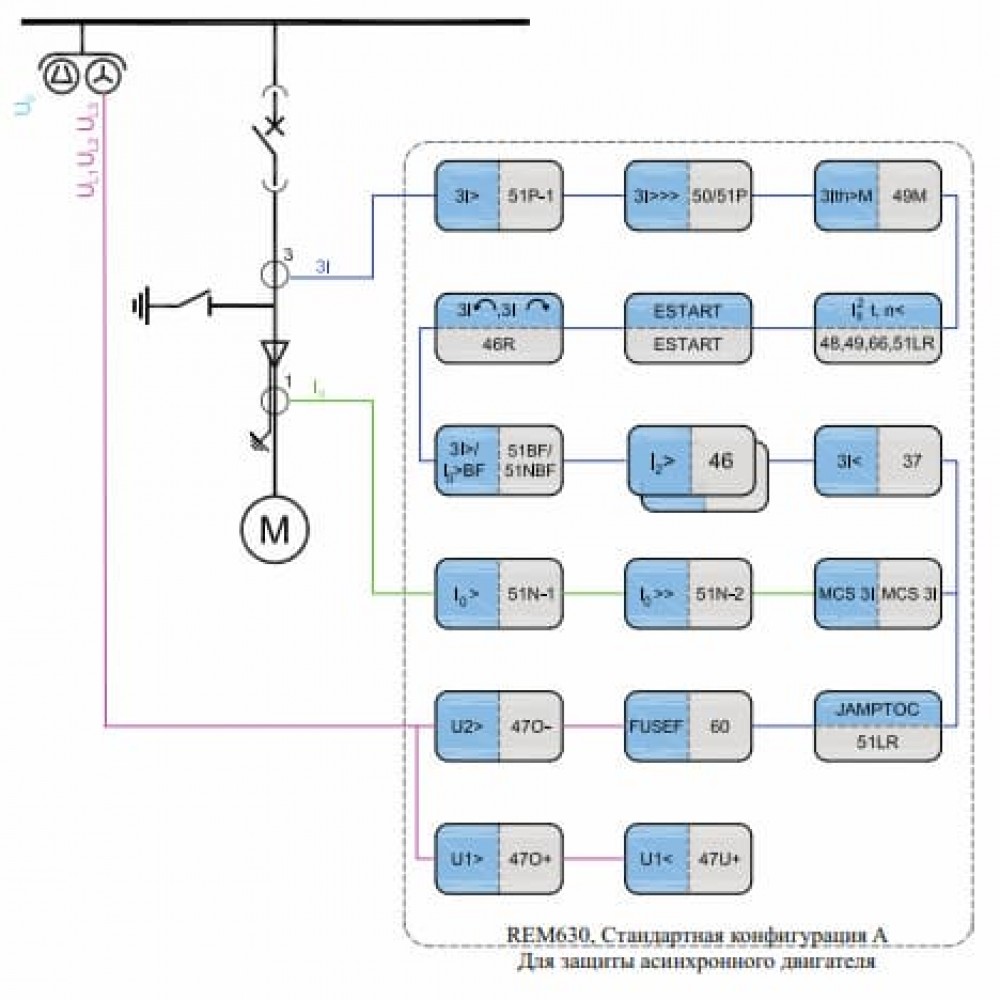

Малюнок 2. Огляд функцій REM630.

Більш того, ІЕУ містить захист від теплового навантаження, захист від несиметрії фаз, захист від блокування ротора двигуна, захист від втрати навантаження, захист від перекидання фази, а також можливість виконання додаткового аварійного запуску двигуна у разі потреби.

REM630 включає ненаправлений і спрямований захист від замикань на землю, а також резервний максимальний струмовий захист. Пристрій має додаткові функції захисту від підвищення напруги зворотної та прямої послідовності, функцію захисту від зниження напруги прямої послідовності, захист від зниження та підвищення частоти.

Функції керування

ІЕУ включає місцеві та дистанційні функції управління. Для визначення функцій управління приєднанням і блокування двигунів, і роз'єднувачів пристрій пропонує ряд виходів, що довільно призначаються, і логічних ланцюгів. ІЕУ підтримує схеми з одиночною та подвійною системою шин підстанції. Кількість керованих високовольтних комутаційних апаратів залежить кількості наявних входів і виходів у обраної конфігурації.

Окрім звичайної фіксованої сигналізації для обміну сигналами між інтелектуальними пристроями та отримання необхідних взаємоблокувань може використовуватись обмін GOOSE-повідомленнями за стандартом МЕК 61850-8-1.

Входи та виходи

Пристрій має три струмові входи і два струмові входи нульової послідовності для захисту від замикань на землю. ІЕУ завжди має один вхід напруги нульової послідовності для спрямованого захисту від замикань на землю або захисту напруги нульової послідовності.

Крім того, ІЕУ має три входи напруги (фазних) для функцій захисту від підвищення та зниження напруги, спрямованої максимального струмового захисту, а також інших функцій захисту з контролем напруги.

Токові входи розраховані на 1 або 5 А. Пристрій має один або два альтернативні входи струму нульової послідовності: 1/5 А або 0,1/0,5 А. Вхід на 0,1/0,5 А зазвичай використовується у застосуваннях, де необхідний чутливий захист від замикань на землю, і в яких є ТТ нульової послідовності.

Три входи фазної напруги для міжфазних або однофазних напруг, і вхід напруги нульової послідовності охоплюють діапазон номінальних напруг 100, 110, 115 і 120 В. Номінал струмових входів і входів напруги вибирається за допомогою програмного забезпечення пристрою.

REM630 4Ut

REM630 4U

REM630 6U

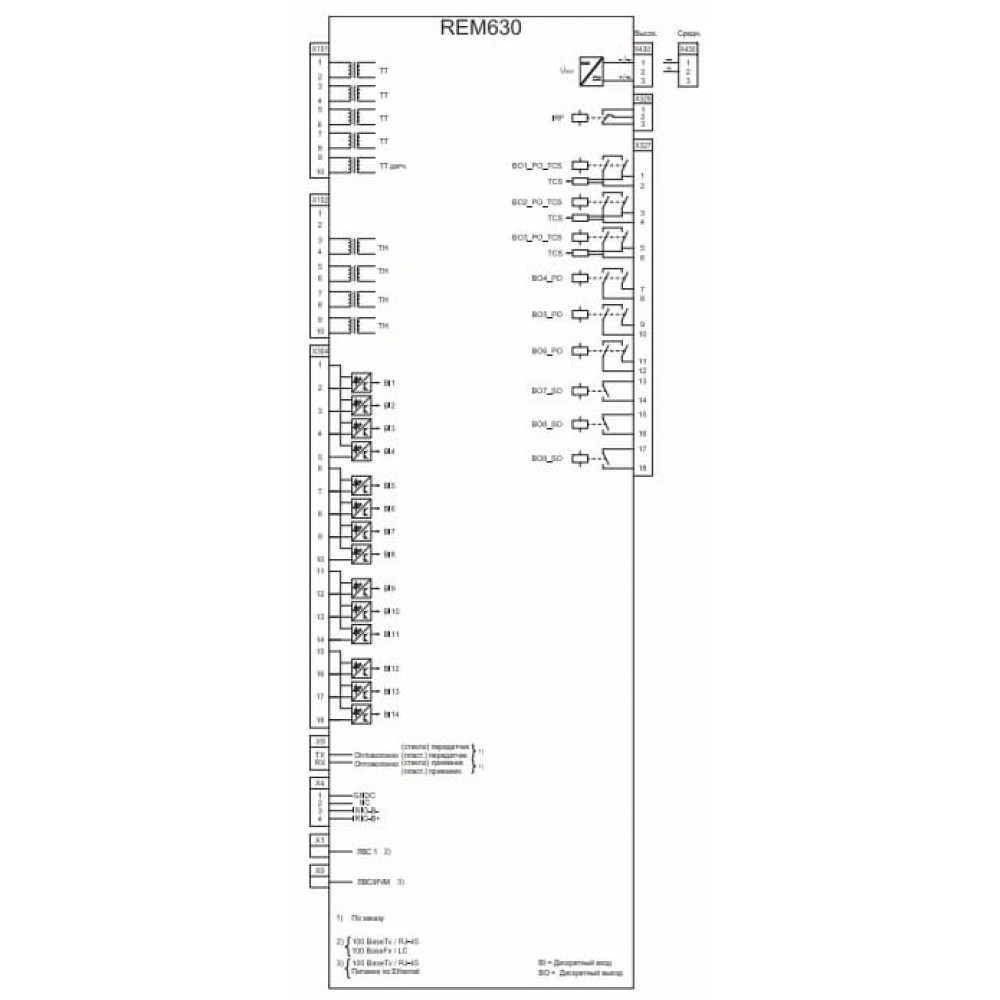

Малюнок 3. З'єднання REM630.

Крім того, порогові значення спрацьовування дискретних входів вибираються за допомогою вставок параметрів пристрою. Порогова напруга дискретного входу може встановлюватися окремо кожному дискретному вході.

Можливість розширення виконання пристроїв розміром 6U призначена для оптимізації КРУ середньої напруги, яким часто потрібні додаткові дискретні входи та виходи.

Всі контакти дискретних входів та виходів конфігуруються довільно за допомогою інструмента матриці сигналів PCM600.

Інтерфейс користувача на передній панелі пристрою

Пристрої 630-ї серії можна замовити з вбудованим або окремим (виносним) інтерфейсом користувача (ІЧМ). Місцевий ІЧМ включає великий графічний чорно-білий рідкокристалічний дисплей з роздільною здатністю 320 x 240 пікселів (ширина x висота). Кількість рядків і символів у рядку залежить від розміру символів, оскільки ширина і висота символів можуть змінюватися.

Крім того, місцевий ІЧМ має спеціальні кнопки увімкнення/вимкнення та п'ять програмованих функціональних кнопок зі світлодіодними індикаторами. 15 програмованих світлодіодів аварійної сигналізації можуть індикувати 45 аварійних сигналів.

Місцевий ІЧМ пропонує всі функціональні можливості інтерфейсу користувача:

• навігацію по меню;
• різні види меню;
• робочі дані.

Крім того, за допомогою програмного забезпечення PCM600 місцевий ІЧМ можна конфігурувати для відображення однолінійних схем (SLD). Екран SLD відображає стан первинних комутаційних апаратів, таких як вимикачі та роз'єднувачі, вибрані значення вимірювань та конфігурацію шин.

Варіанти встановлення пристроїв

При використанні відповідного монтажного приладдя для стандартного корпусу пристрою 630-ї серії можливий утоплений монтаж, напівутоплений монтаж або настінний монтаж. Виносний ІЧМ призначений для оптимізації монтажу КРУ, що дозволяє зменшити прокладання міжз'єднань між відсіком низької напруги та дверима панелі. Крім того, інтелектуальні електронні пристрої можна встановлювати в будь-яку 19-дюймову релейну шафу за допомогою набору для монтажу в 19-дюймову касету.

Для проведення стандартного тестування ІЕУ можуть встановлюватися разом з випробувальними блоками RTXP (RTXP8, RTXP18 або RTXP24), які монтуються поруч із корпусом ІЕУ до 19-дюймової касети.

Утоплений монтаж

Напівутоплений монтаж

Настінний монтаж

Настінний монтаж пристрою 6U ½ 19-дюймової касети, з двома монтажними кронштейнами та виносним МІЧМ

Малюнок 4. Варіанти монтажу REM630.

Варіанти встановлення:

• утоплений монтаж;
• напівутоплений монтаж;
• стельовий монтаж;
• монтаж у 19-дюймову касету;
• настінний монтаж;
• монтаж у 19-дюймову касету з випробувальним блоком RTXP8, RTXP18 або RTXP24;
• монтаж місцевого ІЧМ у двері шафи, встановлення корпусу ІЕУ у відсік низької напруги КРУ.
