Пристрій захисту та керування двигуна REM611

Отримайте повний прайс
Від офіційного імпортера ABB в Україні. Тільки оптові поставки
Залишивши заявку
Отримайте повний прайс
Відгуки:
(0)
  • Код товару: rem611
  • Наявність: Pre-Order
Основні характеристики
Всі характеристики
Номинальное напряжение (U: 24/30/48/60/100/110/120/125/220/240/250
Номинальный ток (I: 0,2/1/5
Малюнок 1. Передня панель REM611.

REM611 це спеціальне ІЕУ (інтелектуальний електронний пристрій) управління та захисту двигуна, призначене для захисту, управління, вимірювання та контролю асинхронних двигунів, що використовуються у виробничих та переробних галузях промисловості.

REM611 – пристрій сімейства Relion® компанії ABB. Входить до складу пристроїв релейного захисту та управління серії 611. Відмінною характеристикою пристроїв серії 611 є їх компактність та знімне модульне виконання.

Після введення відповідних параметрів, пристрій готовий до введення в дію. Крім того, функціональні можливості зв'язку та взаємодії, які забезпечує стандарт МЕК 61850, підвищують гнучкість пристрою та його переваги як для кінцевих користувачів, так і для виробників енергосистем.

Переваги:

  • пристрій захисту та управління двигуном для різних приводів;
  • потужний веб-ІЧМ, включаючи можливість конфігурування сигналів та параметризацію захисту;
  • стандартна конфігурація для конкретного застосування дозволяє швидше налаштувати пристрій та ввести його в експлуатацію;
  • застосування стандарту МЕК 61850, включаючи обмін повідомленнями за технологією GOOSE;
  • рішення із заданою конфігурацією для розподільних мереж енергооб'єктів та промисловості.

Призначення

REM611 – це спеціальний пристрій захисту та управління двигуном, призначений для захисту, управління, вимірювання та контролю асинхронних двигунів в обробних та переробних галузях промисловості

Зазвичай цей пристрій захисту та управління використовується з середніми та/або малими двигунами з керуванням від вимикача або контактора в різних приводах, таких як приводи насосів, конвеєрів, дробарок, інструментів для рубки, міксерів і мішалок, вентиляторів і аераторів.

Основні параметри

Параметри Значення
Блок живлення
Тип харчування 1 2
Номінальна напруга Uном 100, 110, 120, 220, 240 В~
48, 60, 110, 125, 220,250 В=
24, 30, 48, 60 В=
Макс, час переривання опер, напруги пост, струму без перезапуску пристрою 50 мс
Uопер коливання 38...264 В~
38,4...300 В=
12...72 В=
Порогова напруга запуску 19,2 В=
Потужність в режимі очікування (Pq)/при спрацьовуванні = < 12,0 Вт (ном)/< 18,0 Вт (макс.)
~ < 16,0 Вт (ном)/< 21,0 Вт (макс.)
= < 12,0 Вт (ном)/< 18,0 Вт (макс.)
Пульсації оперативної напруги постійного струму Макс. 15% значения пост. тока (при частоте 100 Гц)
Входи величин, що впливають
Номінальна частота 50 Гц
Струмові входи
Номінальний струм, 1ном 0,2/1 А 1/5 А
Термічна стійкість:
Довго 4 А 20 А
Протягом 1 с 100 А 500 А
Динамічна стійкість струму за напівперіод 250 А 1250 А
Вхідний повний опір <100 мОм <20 мОм
Дискретні входи
Робочий діапазон ±20% номінальної напруги
Номінальна напруга 24 ... 250 В=
Споживання струму 1,6...1,9 мА
споживана потужність 31,0...570,0 мВт
Порогова напруга 18...176 В=
Час відповіді 3 мс
Сигнальний вихід Х100: SO1
Номінальна напруга 250 В~/=
Тривале навантаження на контакт 5 А
Допустимий струм через контакти протягом 3,0 с 15 А
Допустимий струм через контакти протягом 0,5 с 30 А
Розмикаюча здатність при постійному часі ланцюга керування L/R<40 мс 1 А / 0,25 А / 0,15 А
Мінімальне навантаження на контакт 100 мА при 24 В~/= (2,4 ВА)
Сигнальні вихідні реле та вихід IRF
Номінальна напруга 250 В~/=
Тривале навантаження на контакт 5 А
Допустимий струм через контакти протягом 3,0 с 10 А
Допустимий струм через контакти протягом 0,5 с 15 А
Розмикаюча здатність при постійному часі ланцюга управління L/R<40 мс при 48/110/220 = 1 А / 0,25 А / 0,15 А
Мінімальне навантаження на контакт 100 мА при 24 В~/= (2,4 ВА)
Двополюсне сильноточне реле з функцією контролю ланцюга відключення TCS
Номінальна напруга 250 В~/=
Тривале навантаження на контакт 8 А
Допустимий струм через контакти протягом 3,0 с 15 А
Допустимий струм через контакти протягом 0,5 с 30 А
Розмикаюча здатність при постійному часі ланцюга управління L/R<40 мс при 48/110/220 пост.струму (два контакти підключені послідовно) 5 А / 3 А / 1 А
Мінімальне навантаження на контакт 100 мА при 24 В~/= (2,4 ВА)
Контроль ланцюга відключення (TCS):
Діапазон керуючої напруги 250 В ~/=
Споживання струму в ланцюзі контролю ~ 1,5 мА
Мінімальна напруга через контакт TCS 20 В ~/= (15 ... 20 В)
Однополюсні сильноточні вихідні реле
Номінальна напруга 250 В~/=
Тривале навантаження на контакт 5 А
Допустимий струм через контакти протягом 3,0 с 15 А
Допустимий струм через контакти протягом 0,5 с 30 А
Розмикаюча здатність при постійному часі ланцюга управління L/R<40 мс при 48/110/220 = 1 А / 0,25 А / 0,15 А
Мінімальне навантаження на контакт 100 мА при 24 В~/= (2,4 ВА)

Опис

Серія 611 пропонує просту, але дуже потужну функціональність, що дозволяє використовувати цю серію для більшості випадків застосування. Після введення конкретних параметрів пристрій готовий до введення в дію. Додаткові функціональні можливості зв'язку та взаємодії між пристроями для автоматизації підстанцій, що забезпечує стандарт МЕК 61850, підвищують гнучкість та ефективність для кінцевих користувачів, а також для виробників енергосистем.

Стандартні конфігурації

REM611 має одну стандартну конфігурацію. Щоб зробити стандартну конфігурацію ІЕУ ще зручнішою для користувача та звернути особливу увагу на простоту застосування ІЕУ, у пристрої задаються лише уставки, що використовуються у конкретній програмі.

Стандартну конфігурацію сигналів можна змінити через ЛІЧМ (локальний інтерфейс людина – машина), веб-ІЧМ (веб-інтерфейс людина – машина) або за допомогою програмного забезпечення конфігурування ІЕУ PCM600 .

Функції захисту

ІЕУ забезпечує всі функціональні можливості, необхідні для управління запусками двигуна та його нормальною роботою, включаючи також захист та усунення пошкоджень в умовах аварійних ситуацій.

До складу ІЕУ захисту двигуна входять такі основні функції, як захист від теплового навантаження, контроль часу пуску двигуна, блокування при заклинюванні ротора двигуна, а також захист від частих пусків двигуна. Також включає ненаправлений захист від замикань на землю, захист від несиметрії струмів зворотної послідовності та резервний максимальний струмовий захист.

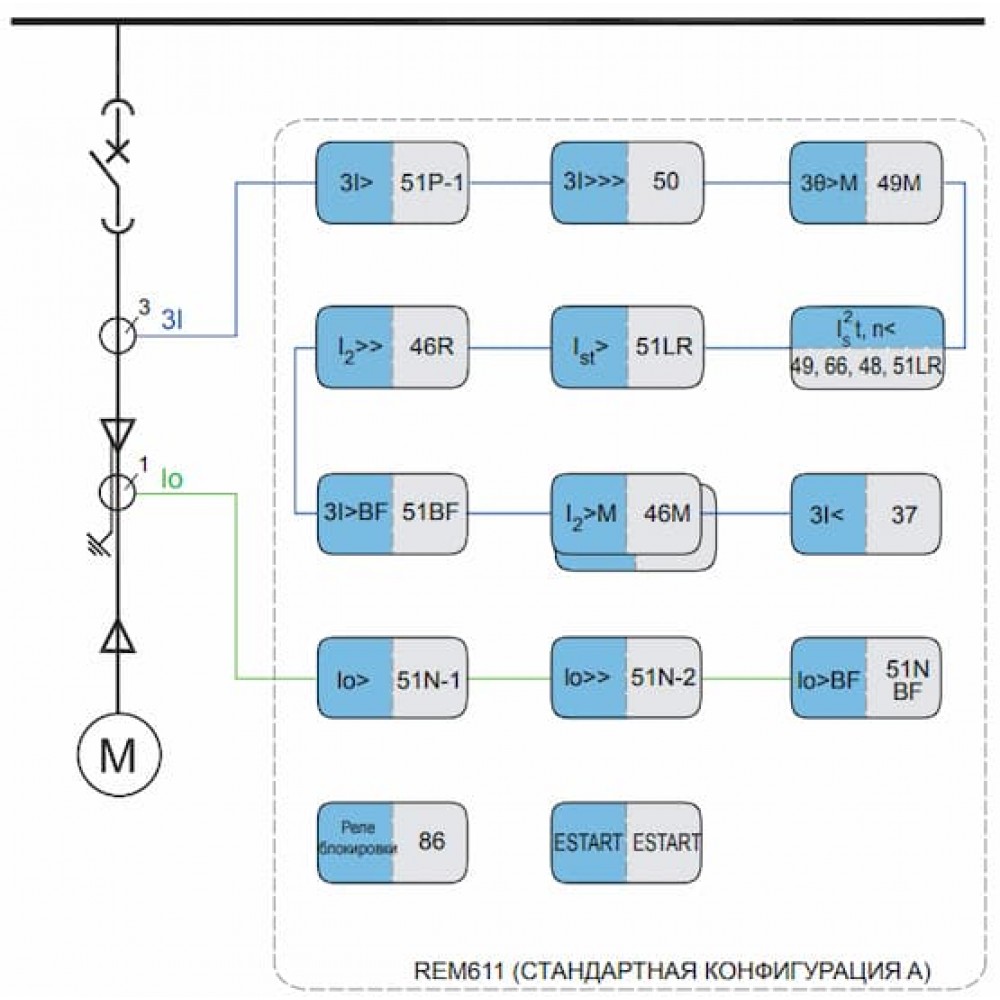

Малюнок 2. Огляд функцій REM611.

Крім того, пристрій включає захист електродвигуна від роботи із загальмованим ротором, захист від втрати навантаження та захист від перекидання фази.

У деяких особливо важливих електроприводах для виконання аварійного пуску гарячого двигуна має бути можливість відміни дії захисту від теплового навантаження. Щоб дозволити аварійний пуск гарячого двигуна, ІЕУ пропонує функцію виконання примусового запуску.

Управління

ІЕУ забезпечує керування одним вимикачем або контактором з окремими кнопками для відключення та увімкнення. Управління здійснюється за допомогою ЛІЧМ пристрою або дистанційної системи керування (наприклад, програмного забезпечення Protection and Control IED Manager COM600).

За замовчуванням, пристрій має схему блокування з одним входом. Для створення додаткових схем блокування можна використовувати безпечне керування об'єктом (SOC), схеми захисту або зовнішнє відключення на основі блокування, обмін повідомленнями за профілем GOOSE.

Ці додаткові схеми захисту та управління, які необхідні для певних програм, конфігуруються за допомогою ЛІЧМ, веб-ІЧМ та функціональних програм PCM600. ЛІЧМ та веб-ІЧМ можуть використовуватись для конфігурування сигналів, тоді як PCM600 необхідно для конфігурування обміну GOOSE повідомленнями.

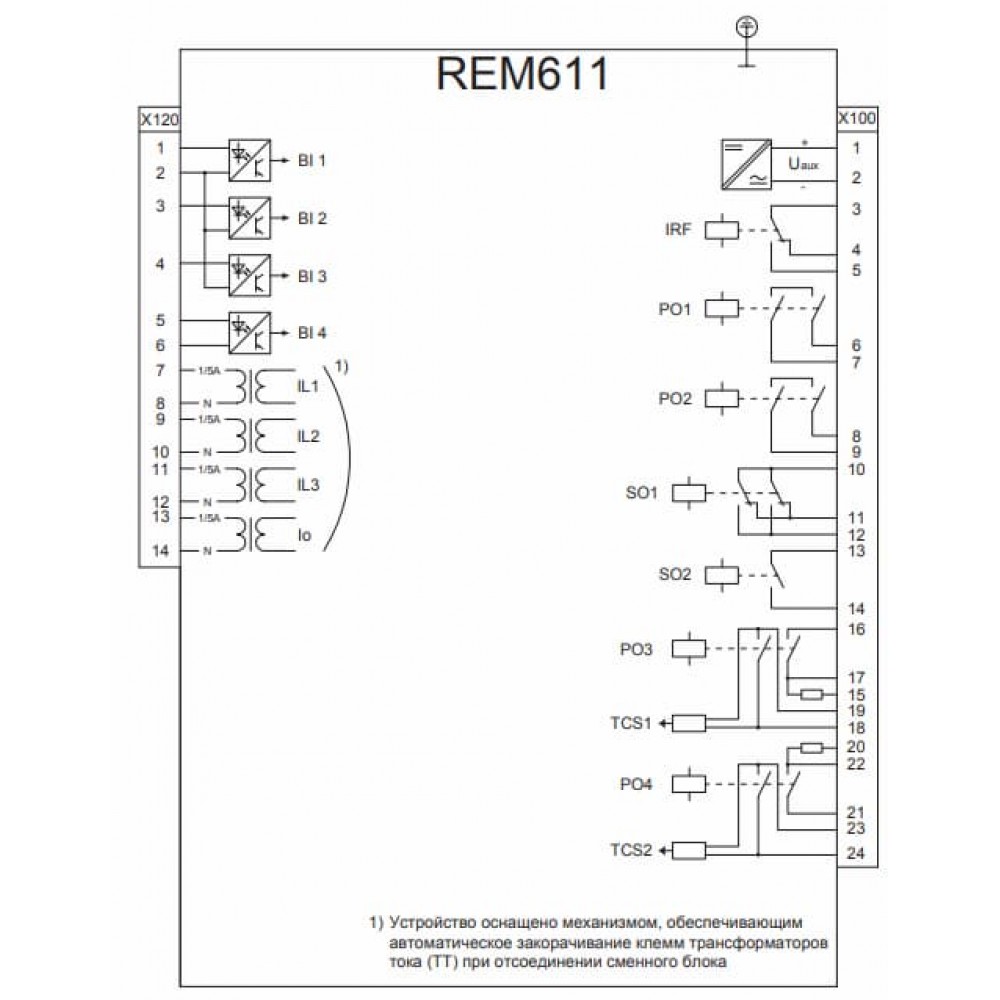

Малюнок 3. З'єднання REM611.

Входи та виходи

ІЕУ має три струмові входи і один струмовий вхід нульової послідовності. Входи фазного струму та вхід струму нульової послідовності мають номінал 1/5 A, тобто. входи дозволяють підключити вторинні трансформатори струму 1 A або 5 A. Додатковий вхід струму нульової послідовності 0,2/1 A зазвичай використовується у разі застосування чутливого захисту від замикань на землю із застосуванням трансформаторів струму нульової послідовності.

Номінальні струми аналогових входів вибираються за допомогою програмного забезпечення ІЕУ. Крім того, порогові значення спрацьовування дискретних входів (18…176 =) вибираються за допомогою уставок пристрою.

Контакти всіх дискретних входів та виходів попередньо конфігуруються згідно зі стандартною конфігурацією, але конфігурацію досить просто змінити залежно від вимог застосування за допомогою функції конфігурування сигналів ЛІЧМ та веб-ІЧМ.

Локальний ІЧМ

Пристрій має чотирирядковий рідкокристалічний дисплей (залежно від вибраної мови та шрифту можна бачити більшу чи меншу кількість рядків). Дисплей призначений для введення вставок функцій захисту та керування. Він також застосовується для підстанцій з дистанційним керуванням, де локальний доступ до пристрою через інтерфейс користувача на передній панелі здійснюється за необхідності.

Дисплей забезпечує повний набір функціональних можливостей інтерфейсу користувача на передній панелі з навігацією по меню та вікнам. Залежно від вибраної стандартної конфігурації, інтелектуальний пристрій відображає відповідні значення вимірювань.

ЛІЧМ має перемикач L/R для вибору місцевого/дистанційного керування інтелектуальним пристроєм. Коли пристрій знаходиться в режимі місцевого керування, вплив на нього може бути лише з використанням місцевого інтерфейсу користувача, розташованого на лицьовій панелі. Коли ІЕУ знаходиться в режимі дистанційного керування, воно може виконувати команди, надіслані з віддаленого розташування. Пристрій підтримує можливість віддаленого вибору місцевого/дистанційного керування через дискретний вхід. Ця функція спрощує, наприклад, використання зовнішнього вимикача на підстанції для того, щоб усі пристрої під час технічного обслуговування перебували в режимі місцевого керування, і увімкнення/вимкнення вимикачів не могло виконуватися дистанційно з центру керування мережею.

Способи монтажу

При використанні відповідного монтажного приладдя для стандартного корпусу пристрою серії 611 можливий утоплений монтаж, напівутоплений монтаж або настінний монтаж. Корпуси пристроїв, що монтуються заподлицо або на стіну, можуть також встановлюватися в похилому положенні (25°) з використанням спеціальних речей.

Крім того, пристрої можуть монтуватися в будь-якій стандартній 19-дюймовій релейній шафі за допомогою 19-дюймових монтажних панелей з готовими вирізами під один або два пристрої. Інша можливість: пристрої можуть бути змонтовані в 19-дюймових шафах релейних за допомогою рам 4U Combiflex.

Для тестування корпус пристрою може обладнатися випробувальними блоками RTXP 18, які монтуються поруч з корпусом пристрою.

Утоплений монтаж
Напівутоплений монтаж
Напівутоплений монтаж із нахилом 25º
Малюнок 4. Варіанти монтажу REM611.

Варіанти монтажу:

  • утоплений монтаж;
  • напівутоплений монтаж;
  • напівутоплений монтаж із нахилом 25°;
  • монтаж у стійці;
  • настінний монтаж;
  • монтаж на 19-дюймову раму;
  • монтаж з випробувальним блоком RTXP 18 в 19-дюймову стійку.
Характеристики
Характеристики
Номинальное напряжение (U 24/30/48/60/100/110/120/125/220/240/250
Номинальный ток (I 0,2/1/5
